Kierunek rzutu

W różnych krajach inżynierowie wyświetlają rzuty w różnych orientacjach. Parametr Typ kierunku widoku pozwala na dostosowanie kierunku rzutu w programie Revit.

Można utworzyć wiele typów rzutów konstrukcyjnych i zdefiniować parametr Kierunek widoku inaczej dla każdego z nich, zezwalając na wiele kierunków widoku w projekcie. Zazwyczaj widoki fundamentów są wyświetlane w kierunku w dół, aby pokazać na przykład stropy konstrukcyjne, ławy fundamentowe i stopy fundamentowe. Widok ramy może być wyświetlany w kierunku w górę w przypadku widoku elementów ram konstrukcyjnych niezakrytych przez stropy konstrukcyjne.

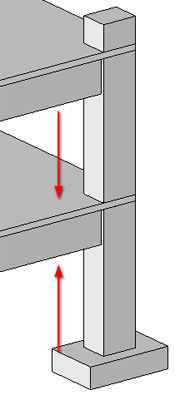

Perspektywa kierunku widoku

Aby ustawić kierunek widoku

  1. W Przeglądarce projektu wybierz widok rzutu konstrukcyjnego.

    Parametr Kierunek widoku nie jest dostępny w wypadku innych typów rzutów.

  2. Na palecie Właściwości kliknij przycisk (Edytuj typ).
  3. W oknie dialogowym Właściwości typu, dla parametru Kierunek widoku, wybierz opcję W górę lub W dół.
  4. Kliknij przycisk OK.

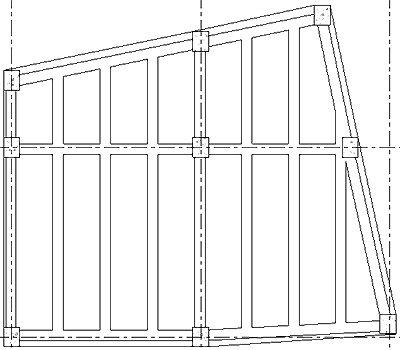

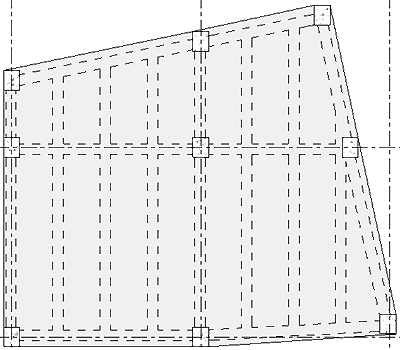

Kierunek widoku = W dół Kierunek widoku = W górę
Uwaga: Podczas zmiany ustawień kierunku widoku konieczne może być dostosowanie płaszczyzny cięcia zakresu widoku. Zobacz Zakres widoku.
