- Wykonaj jedną z następujących czynności:
- Wykonaj szkic przekroju lub wybierz istniejący przekrój.
- Umieść symbol elewacji w widoku (lub użyj istniejącej ikony rzędnej), a następnie kliknij grot strzałki symbolu rzędnej, aby wyświetlić płaszczyznę przycięcia.
- Kliknij kolejno kartę Zmień | Widoki
panel Przekrój
(Podziel element). - Umieść wskaźnik na linii w punkcie, w którym ma być segmentowany, i kliknij.
- Przesuń wskaźnik na bok miejsca podziału, aby przesunąć, i przesuń wskaźnik w kierunku prostopadłym do kierunku widoku.
- Kliknij, aby umieścić segment.

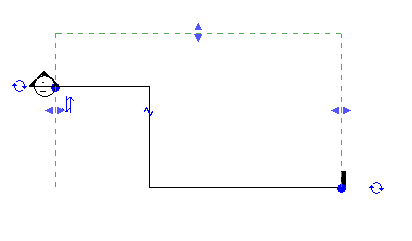

Uwaga: Na poniższych ilustracjach przedstawiono obrazy dotyczące przekrojów.

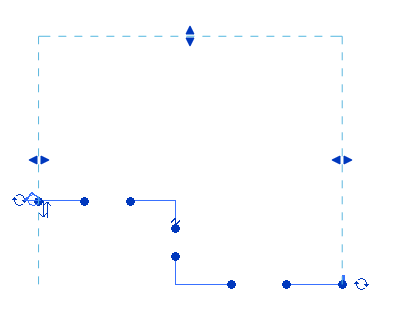

Na nowej, segmentowej linii znajduje się kilka kontrolek. Kontrolki do zmiany rozmiaru zakresu przycięcia są wyświetlane w postaci kreskowanych, zielonych linii. Wszystkie odcinki mają takie samo dalekie przycięcie.

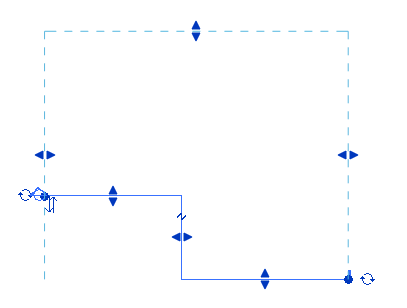

Służą one do poruszania segmentami linii.

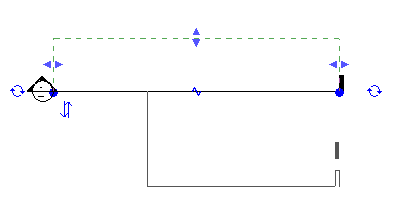

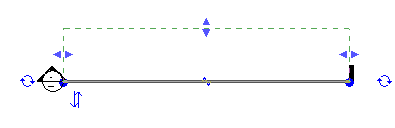

Tylko segmentowe przekroje: Istnieje również kontrolka podziału, która umożliwia podział przekroju na mniejsze odcinki. Kontrolka łamania wyświetla się jako Z na linii przekroju. Kliknij ją, aby dalej łamać przekrój. Kiedy to zrobisz, przekrój ma więcej kontrolek do zmiany rozmiaru.
