Tworzenie układu belek za pomocą jednego kliknięcia

W przypadku spełnienia poniższych warunków układy belek można szybko utworzyć za pomocą jednego kliknięcia myszą:

• Za pomocą jednego kliknięcia można dodawać układy belek tylko w rzucie lub w widoku odwróconym z poziomą płaszczyzną szkicowania. Jeśli w momencie kliknięcia opcji Układ belek widok lub domyślna płaszczyzna szkicowania nie są wyrównane do poziomu, następuje przekierowanie do karty Utwórz obwiednię układu belek.
• Musi już być narysowany kontur podpór (ścian lub belek); w przeciwnym razie w programie następuje automatyczne przekierowanie do karty Utwórz obwiednię układu belek. Więcej informacji znajduje się w temacie Metody i wzorce układu belek.

NIEBEZPIECZEŃSTWO: Pętlę można utworzyć z belek i ścian zakrzywionych, jednak w układzie belek nie mogą one być elementami definiującymi kierunek.

Aby utworzyć układ belek za pomocą jednego kliknięcia

1. Kliknij kolejno kartę Konstrukcjapanel Konstrukcja Układ belek.
2. Kliknij kolejno kartę Zmień | Utwórz obwiednię układu belekpanel Układ belekAutomatyczny układ belek.
   Uwaga: Aby naszkicować układ belek odręcznie, kliknij kolejno kartę Zmień | Utwórz obwiednię układu belekpanel Układ belekSzkicuj układ belek, aby otworzyć panel Rysuj.
3. Na palecie Właściwości:
   • W obszarze Wzór wybierz opcję Typ belki.
   • W obszarze Wzór dla opcji Metoda rozmieszczania zdefiniuj wymagania dla odstępów w układzie belek.
   • Jeśli układ belek będzie nachylony lub nierówny względem poziomu, wybierz opcję 3D.
   Uwaga: Jeśli nachylenie układu belek 3D w projekcie ma być definiowane przez ściany konstrukcji, wybierz opcję Ściany definiują nachylenie znajdującą się na pasku opcji.
4. (Opcja) Określ oznaczenia układu belek dla umieszczanego układu. Zobacz Etykietowanie układów belek w momencie umieszczania.

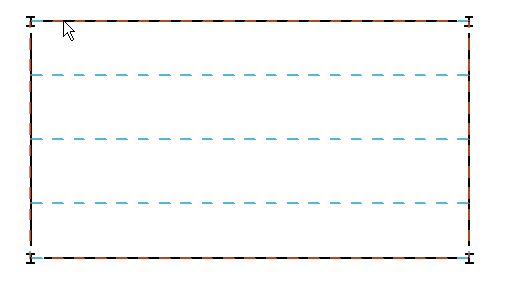

5. Przesuń wskaźnik do tych elementów konstrukcji, do których zostanie dodany układ belek. Kliknij, aby dodać układ belek.

   Uwaga: Kierunek układu belek zostanie wyrównany równolegle względem najbliższego wybranego elementu konstrukcyjnego.

W powyższym przykładzie nie należy

• Dodawać układu belek, który opierać się będzie na wielu ćwiartkach. Belki przecinające się nie tną układu belek, dlatego też cięcie między dźwigarami a belkami stropowymi w takim układzie belek nie będzie wyświetlane.
• Skopiuj i wklej układ belek między kwadrantami, jeśli ich powierzchnia, kształt i liczba podpór różnią się znacznie.

Aby uzyskać więcej informacji na temat właściwości układu belek, zobacz temat Właściwości typu układu belek.
