Podczas umieszczania układów belek w istniejącym polu siatki oznaczenia można równocześnie dodawać na dwa sposoby przy użyciu paska opcji. Zobacz Tworzenie układu belek za pomocą jednego kliknięcia.
Po kliknięciu opcji Układy belek w celu umieszczenia nowego układu belek należy wykonać następujące czynności.
- Kliknij kolejno kartę Zmień | Umieść układ belek konstrukcyjnych
panel Oznaczenie belekOznaczenie w miejscu umieszczenia. - Na pasku opcji dla opcji Styl oznaczenia wybierz ustawienie Systemowa lub Ramy.

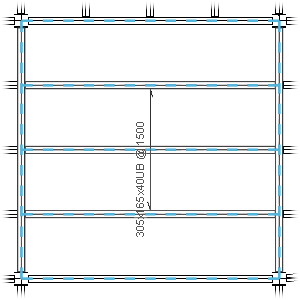

Po wybraniu opcji oznaczeń układu oznaczenia podparć układu belek wyświetlane są prostopadle do belek układu podczas ich umieszczania.

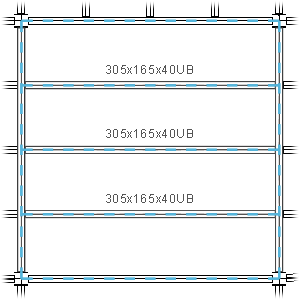

Natomiast wybranie opcji oznaczeń ram powoduje wyświetlenie oznaczeń ram konstrukcyjnych równolegle do poszczególnych belek układu w trakcie ich umieszczania.
Aby uzyskać więcej informacji na temat systemu i oznaczeń ram konstrukcyjnych dla układów belek, zobacz temat Oznaczanie układów belek.
- Umieść układ belek.
