Podczas przypisywania warstw w ścianach należy uwzględnić następujące wskazówki:
- Rzędy przykładowej ściany w panelu podglądu muszą pozostać w sekwencyjnym porządku od lewej do prawej. Aby przetestować przykładową ścianę, należy wybrać kolejno numery wierszy i obserwować wybór w okienku podglądu. Jeśli warstwy nie są podświetlone w porządku od lewej do prawej, taka ściana nie zostanie utworzona w programie Revit.
- Rząd nie może zostać przypisany do więcej niż jednej warstwy.
- Nie możesz mieć tego samego rzędu przypisanego do regionów na obu stronach warstwy nośnej.
- Nie możesz zastosować grubości do warstwy membrany.
- Warstwa bez membrany nie może mieć grubości mniejszej od 1/8" lub 4mm.
- Warstwa w warstwie nośnej musi mieć grubość większą od 0. W warstwie nośnej nie można określić warstwy będącej membraną.
- Zewnętrzna i wewnętrzna obwiednia warstwy nośnej i membrany nie mogą wznosić się i opadać.

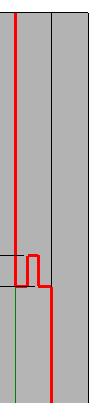

Niewłaściwe granice dla granicy warstwy nośnej lub warstwy membrany
- Grubość można dodać wyłącznie do warstwy, która jest prosta od góry ściany do dołu. Nie można dodać grubości do warstwy złożonej, tak jak zostało to pokazane na rysunku poniżej.

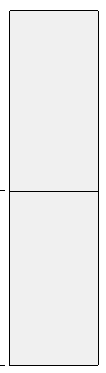

- Nie można poziomo dzielić ściany i następnie przesuwać zewnętrznej granicy jednego z regionów niezależnie od drugiego. Jeśli na przykład zaznaczy się lewą zewnętrzną granicę niższego regionu, lewa zewnętrzna obwiednia wyższego regionu jest również zaznaczona.
- Priorytety funkcji warstwy nie mogą wznosić się z granicy warstwy nośnej do warstwy wykończeniowej. Nie można mieć warstwy wykończenia w granicy warstwy nośnej i następnie warstwy konstrukcji na zewnętrznej stronie.
