Uwaga: Jeśli chcesz zastosować przezroczystość do powierzchni indywidualnego elementu modelu, zobacz temat Nadpisywanie widoczności i wyświetlania grafiki poszczególnych elementów.
- Otwórz widok, w którym chcesz zastosować przezroczystość do powierzchni kategorii modelu.
- Kliknij kolejno kartę Widok
panel Grafika
(Widoczność/Grafika) lub kliknij prawym przyciskiem myszy element w obszarze rysunku i kliknij polecenie Nadpisz elementy graficzne w widokuWedług kategorii. - W oknie dialogowym Widoczność/Grafika kliknij kartę Kategorie modelu.
Jeśli edytujesz kategorie modelu dla elementów w podłączonym modelu
- Kliknij kartę Połączenia Revit.
- Kliknij przycisk w kolumnie Ustawienia wyświetlania.
- W oknie dialogowym Ustawienia wyświetlenia połączenia RVT kliknij przycisk Niestandardowe.
- Wybierz kartę Kategorie modeli.
- Z menu rozwijanego wybierz opcję <Niestandardowy>.
- Podświetl wiersz lub wiersze kategorii.
- W kolumnie Przezroczyste zaznacz pole wyboru.
- Kliknij przycisk Zastosuj, aby sprawdzić zmiany, i kliknij przycisk OK, aby zamknąć okno dialogowe Widoczność/Grafika.
Jeśli elementy są przezroczyste, na powierzchniach elementów są rysowane wyłącznie krawędzie i wzory wypełnienia (włącznie z wypełnieniami pełnymi). Powierzchnie między liniami wzorów nie są rysowane. W widoku Ukryte linie i Cieniowane części krawędzi są ukrywane. Krawędź może być ukryta za powierzchnią dowolnego nieprzezroczystego elementu oraz za krawędzią własnego elementu (nawet jeśli jest on oznaczony jako przezroczysty). Krawędzie nie są ukrywane przez inne przezroczyste elementy.
Przykład

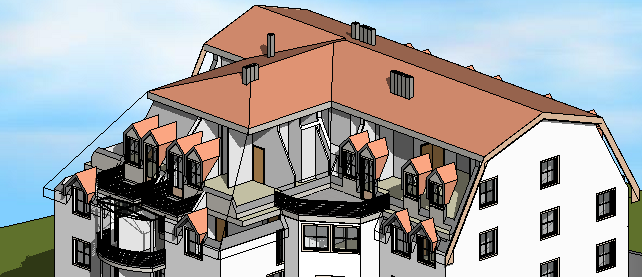

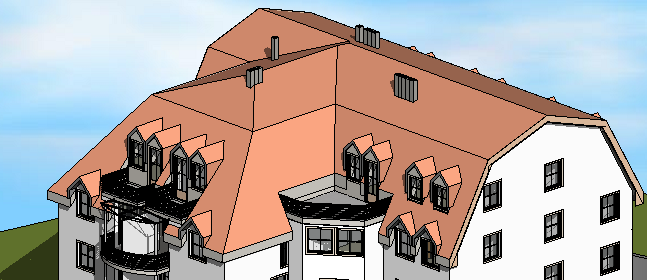

Rysunki przedstawiają ten sam model w widoku 3D. Drugi rysunek pokazuje, jak wygląda część dachu po zastosowaniu przezroczystości.
