Globalny układ współrzędnych formy jest oparty na współrzędnych Północ, Wschód, Południe, Zachód w narzędziu ViewCube. Gdy zmieniana jest orientacja formy, a forma charakteryzuje się inną zależnością względem globalnego układu współrzędnych, wykorzystywany jest lokalny układ współrzędnych.

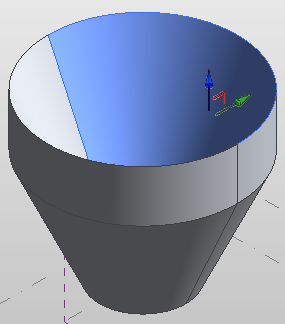

| Użyj... | aby przeciągnąć obiekt... |
|---|---|
| niebieskiej strzałki | wzdłuż globalnej osi Z |
| czerwonej strzałki | wzdłuż globalnej osi Y |
| zielonej strzałki | wzdłuż globalnej osi X |
| czerwonej kontrolki płaszczyzny | w płaszczyźnie Y |
| zielonej kontrolki płaszczyzny | w płaszczyźnie X |
| pomarańczowej strzałki | wzdłuż osi lokalnej |
| pomarańczowej kontrolki płaszczyzny | w płaszczyźnie lokalnej |
Na poniższej ilustracji przedstawiono wyciągnięcie po ścieżce, którym manipulowano poprzez przeciągnięcie strzałek kontrolek w celu zmiany kształtu.
| Pierwotne wyciągnięcie po ścieżce | Pierwsze manipulowane wyciągnięcie po ścieżce | Drugie manipulowane wyciągnięcie po ścieżce |
|---|---|---|
 |
 |
 |
Gdy formy są zdefiniowane przez lokalny układ współrzędnych, kontrolki formy 3D są wyświetlane w kolorze pomarańczowym. Tylko te współrzędne, które ulegają zmianie względem lokalnego układu współrzędnych, są wyświetlane na pomarańczowo. Na przykład w przypadku obrócenia sześcianu o 15 stopni, strzałki X i Y zostaną wyświetlone na pomarańczowo, ale strzałka Z pozostanie niebieska, ponieważ wciąż ma ona tę samą wartość globalnej współrzędnej Z.
