Tworzenie arkusza tytułowego

Zestaw dokumentacji budowlanej zawiera zwykle arkusz tytułowy (nazywany również arkuszem okładki). Arkusz tytułowy zawiera zwykle rysunek renderowany, rysunek 3D lub inny widok modelu budynku. Może również zawierać następujące informacje:

• Spis treści (nazywany również listą arkuszy, indeksem rysunków lub indeksem arkuszy)
• Nazwę i adres projektu
• Informacje o kliencie
• Plan sąsiedztwa
• Informacje o podziale na strefy
• Informacje o zgodności z przepisami prawa
• Listę członków zespołu projektowego
• Opis prawny nieruchomości i jej granic
• Ogólne uwagi

Ponieważ arkusz tytułowy zawiera inne informacje niż pozostałe arkusze w zestawie, używa on zwykle innego formatu. Być może konieczne będzie utworzenie tabelki rysunkowej specjalnie zaprojektowanej dla arkusza tytułowego. Zobacz Tabelki rysunkowe.

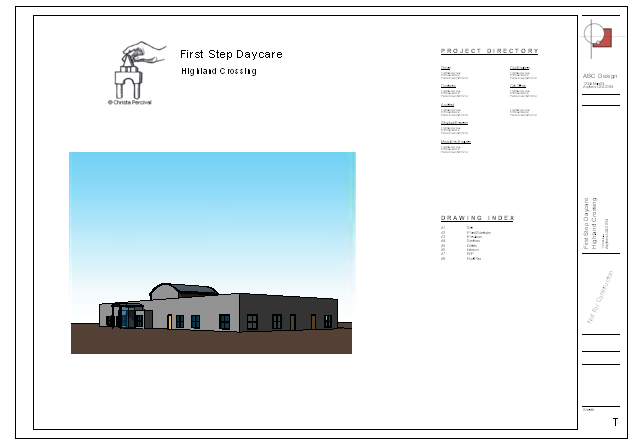

Przykład

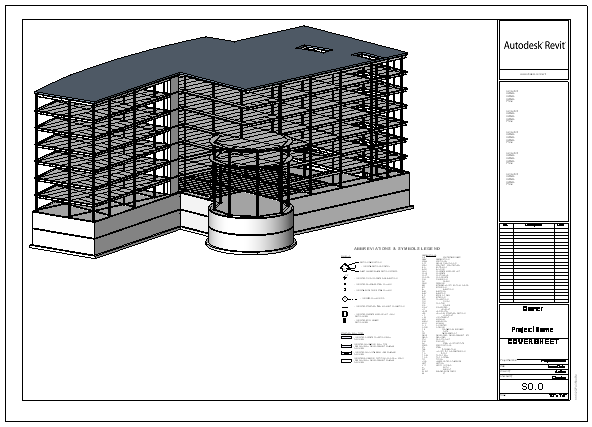

Przykład

Aby utworzyć arkusz tytułowy

1. Dodaj arkusz do projektu, używając odpowiedniej tabelki rysunkowej.

   Zobacz Dodawanie arkusza.

2. Zmień nazwę arkusza, aby zasygnalizować, że jest to arkusz tytułowy.

   Zobacz Zmiana nazwy arkusza.

3. Dodaj żądany widok do arkusza.

   Zobacz Dodawanie widoków do arkusza.

4. Utwórz listę arkuszy, usuń arkusz tytułowy z listy i dodaj listę arkuszy do arkusza.

   Zobacz Lista arkuszy.

5. Dodaj wymagane informacje do arkusza tytułowego.

   Tabelka rysunkowa arkusza tytułowego zawiera zwykle pola, w których wprowadzane są informacje o projekcie. Klikaj pola tekstowe, aby wprowadzić tekst. Zobacz temat Określanie informacji umieszczanych w tabelkach rysunkowych na arkuszach.
