Dodawanie widoków do arkusza

Do arkusza można dodać jeden lub kilka widoków budynku, łącznie z rzutami, planami terenu, rzutami sufitu, elewacjami, widokami 3D, przekrojami, widokami szczegółów, widokami kreślarskimi i widokami renderowanymi. Każdy widok można umieścić tylko na jednym arkuszu. Aby dodać konkretny widok do wielu arkuszy w projekcie, utwórz dodatkowe widoki i umieść każdy z nich na innym arkuszu.

Uwaga: Na arkuszach można również umieszczać legendy i zestawienia (w tym listy widoków i arkuszy). Legendy i zestawienia można umieszczać na wielu arkuszach. Zobacz Dodawanie zestawienia do arkusza.

Aby dodać widoki do arkusza

  1. Otwieranie arkusza.
  2. Aby dodać widok do arkusza, skorzystaj z jednej z następujących metod:
    • W Przeglądarce projektu rozwiń listę widoków, zlokalizuj widok i przeciągnij go na arkusz.
    • Kliknij kolejno kartę Widokpanel Kompozycja arkusza (Umieść widok). W oknie dialogowym Widoki wybierz widok i kliknij przycisk Dodaj widok do arkusza.
  3. Podczas przesuwania kursora nad arkusz w obszarze rysunku, przenoszona jest wraz nim rzutnia wybranego widoku. Kliknij, aby wstawić rzutnię w żądanym położeniu. Użyj funkcji Wyrównywanie widoków na arkuszu do precyzyjnego umieszczenia elementów na arkuszu.
  4. W razie potrzeby powtórz czynności opisane w punktach 2 i 3, aby dodać więcej widoków do arkusza.
  5. W razie potrzeby można zmieniać poszczególne widoki na arkuszu:
    • Aby zmienić tytuł widoku wyświetlany na arkuszu, kliknij dwukrotnie tytuł i zmień go. Zobacz temat Tytuły widoków na arkuszach.
    • Aby przesunąć widok na nowe miejsce na arkuszu, wybierz jego rzutnię i przeciągnij ją. W celu dokładnego umieszczenia można wyrównać widoki do linii siatki. Zobacz Wyrównywanie widoków na arkuszu.

Przykład

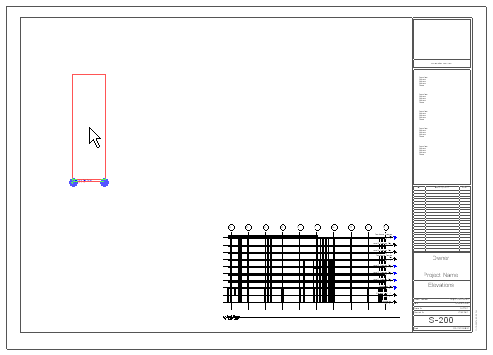

Revit Structure

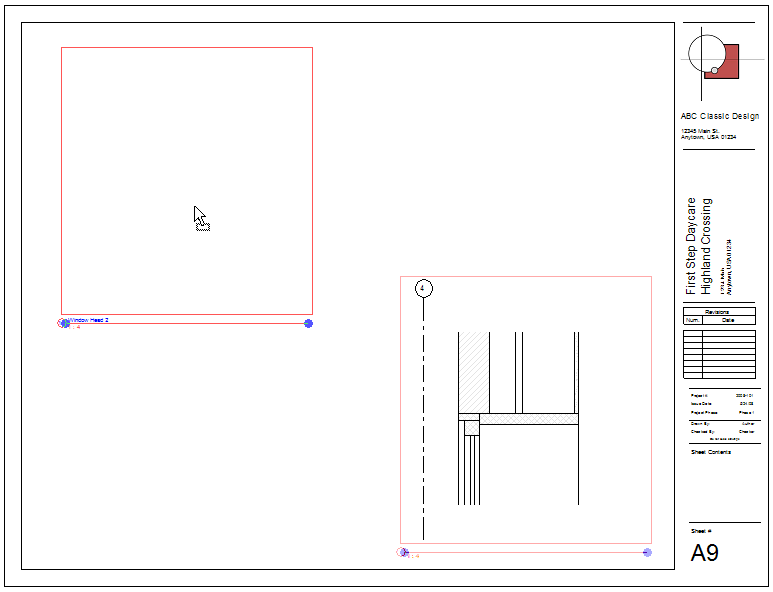

Przykład
