Umieszczanie pochyłego słupa konstrukcyjnego za pomocą przyciągania 3D

1. Otwórz widok 3D projektu.
2. Na wstążce kliknij przycisk Słup konstrukcyjny.

   Gdzie to jest?


   Karta Konstrukcjapanel KonstrukcjaSłup
   • Karta Architekturapanel Zbudujlista rozwijana Słup Słup konstrukcyjny
3. Kliknij kolejno kartę Zmień | Umieść słup konstrukcyjnypanel UmieszczenieSłup pochyły.
4. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ słupa konstrukcyjnego.
5. Na pasku opcji kliknij opcję Przyciąganie 3D. Umożliwia to przyciąganie umieszczenia słupa pochyłego do punktów leżących poza płaszczyzną roboczą widoku, na przykład słupów na innych rzędnych.

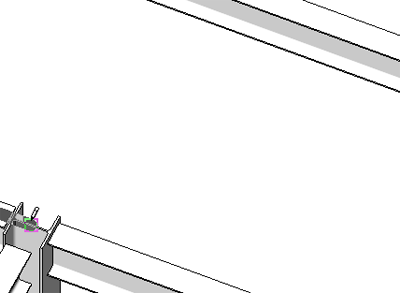

6. Kliknij wzdłuż dowolnego elementu konstrukcyjnego lub w punkcie końcowym elementu, aby umieścić pierwszy punkt słupa.

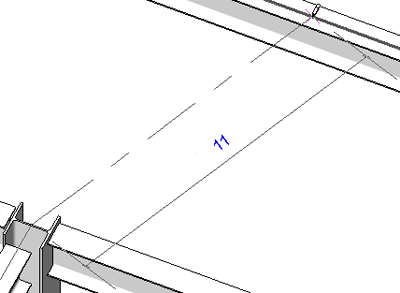

7. Kliknij inny element konstrukcyjny, aby umieścić słup.

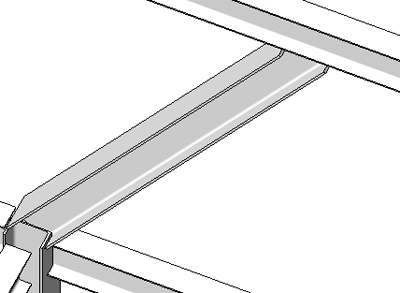

8. Słup jest umieszczany między dwoma elementami konstrukcyjnymi.

   Uwaga: Jeśli żadne kliknięcie przy umieszczaniu nie stanowi odniesienia przyciągania do elementu konstrukcyjnego, położenie końca słupa zostanie zdefiniowane przez położenie kliknięcia i odpowiednią rzędną zdefiniowaną na pasku opcji.
