Okno dialogowe Wyniki i porównanie zawiera wykres potencjalnych oszczędności energii z analizy energetycznej. Wykres umożliwia wyodrębnienie elementów projektu budynku, konstrukcji i systemów, które mogą zapewnić największe oszczędności energii.
Dane na wykresie pochodzą z 37 oddzielnych przebiegów symulacji energetycznej uruchomionych jednocześnie w chmurze. Każda symulacja obejmuje różne kombinacje elementów budynku, w tym takich parametrów, jak izolacja dachu i ścian, właściwości przeszklenia, sterowanie oświetleniem i przenikanie. Symulacje te mają na celu przetestowanie krańcowych wartości obserwowanych w nowych i gotowych budynkach, a dzięki temu pomóc zespołom projektowym w ogólnym zrozumieniu, w jakim stopniu wydajność energetyczna budynku jest powiązana z każdym parametrem.
Sposób odczytu wykresu
1: Analizowane elementy budynku. Każdy słupek na wykresie reprezentuje element budynku analizowany pod kątem określenia jego znaczenia dla wydajności energetycznej. W odniesieniu do każdego elementu budynku testowany jest pewien zakres wariantów projektu.
2: Poziom wyjściowy bieżącego modelu. Środkowa pionowa linia w punkcie 0 reprezentuje sprawność energetyczną modelu budynku przesłanego do analizy.
3: Potencjalne oszczędności lub straty. Elementy, które potencjalnie pozwalają na największe oszczędności energii, znajdują się na początku listy. Rozmiar słupka po prawej stronie linii środkowej odzwierciedla procent potencjalnych oszczędności na podstawie bieżącego modelu. Rozmiar słupka po lewej stronie linii środkowej odzwierciedla procent potencjalnych strat.
4: Znaczenie. Całkowity rozmiar słupka ilustruje, jakie znaczenie ma analiza energetyczna dla tego elementu budynku. Duży słupek oznacza, że zmiana elementu może mieć duży wpływ na zużycie energii. Rozmiar słupka zależy też od tego, o ile wartość tego elementu różni się w innych przebiegach. Przebiegi są wybrane w taki sposób, aby reprezentowały sytuacje krańcowe.
Sposób korzystania z wykresu potencjalnych oszczędności energii
Analiza energetyczna jest najbardziej wartościowa wtedy, gdy wykonuje się ją na wczesnym etapie projektu z dużą częstotliwością. Dzięki temu można dokonać wyborów, które będą prowadziły do zmniejszenia zużycia energii w budynku. Zespoły architektoniczne i inżynierskie powinny podjąć współpracę nad określeniem zakresu i priorytetów pomiarów sprawności energetycznej. Wykres ułatwia przeprowadzenie tego procesu. Można go w łatwy sposób wygenerować z dowolnego modelu programu Revit.
Wykres jest tak zaprojektowany, aby szybko zidentyfikować ważne elementy z punktu widzenia oszczędności energii:
- Duże słupki odzwierciedlają ważne elementy budynku mające wpływ na zużycie energii (większe znaczenie). Mniejsze słupki są mniej istotne z punktu widzenia zużycia energii (mniejsze znaczenie).
- Słupki bardziej odległe od poziomu wyjściowego na prawo zapewniają wyższe potencjalne oszczędności energii. Słupki bardziej odległe od poziomu wyjściowego na lewo odzwierciedlają wyższe potencjalne straty energii.
Te dane ułatwiają skoncentrowanie się na elementach budynku, które mają największy wpływ na wydajność energetyczną.
- W ten sposób jest możliwe poprawienie poziomu wyjściowego przez zbadanie elementów u góry listy, obejmujących duże słupki po prawej stronie pionowej linii. Trzeba pamiętać o aspektach projektu, które mają duże znaczenie pod względem zużycia energii, a nie są ujęte w symulacji i reprezentowane na wykresie.
- Aby uniknąć zmniejszenia wydajności energetycznej, nie można pogorszyć parametrów elementów budynku, które są odzwierciedlone za pomocą dużych słupków po lewej stronie pionowej linii.
- Warto wiedzieć, gdzie jest dopuszczalne elastyczne postępowanie. Elementy budynku, w których zmiany mają niewielki wpływ na wydajność energetyczną, są oznaczone z użyciem małych słupków po lewej i prawej stronie pionowej linii.
- W wypadku gotowego budynku wykres wyników może także pomóc w nadaniu mu priorytetu podczas audytu. Elementy budynku, które mają duży wpływ na potencjalne oszczędności, powinny zwrócić większą uwagę podczas audytu i kolejnych badań wydajności.
Przykład: interpretowanie wykresu potencjalnych oszczędności energii

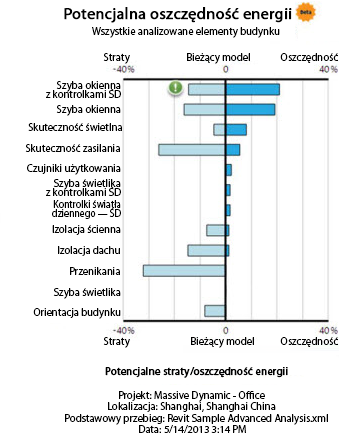

Poniższy wykres został utworzony na podstawie tego modelu Revitdotyczącego budynku biurowego. Na potrzeby symulacji określono, że jego położenie znajduje się w pobliżu Szanghaju. Dolna część w kształcie U jest skierowana na południe.
- Do elementów budynku, które mają największy wpływ na zużycie energii, należą szyba okienna, zasilanie elektryczne i przenikanie. Biorąc pod uwagę testy zamiennych rozwiązań, potencjalny wpływ tych trzech elementów na zużycie energii ocenia się na około 35%. Inne ważne parametry, których wpływ wynosi około 10-15%, to izolacja dachu, skuteczność świetlna oraz izolacja ścian.
- Wnioskując na podstawie bieżącego modelu budynku, największą poprawę wydajności energetycznej (wzrost ~20%) można uzyskać poprzez zmianę szyb okiennych. W bieżącym modelu budynku zastosowano przezroczyste przeszklenie o podwójnej tafli o wartości U (SI) 3.16 (0.56 angielski), SHGC rzędu 0.69 i VLT — 0.78.
- Bardziej wydajne oświetlenie to następny istotny czynnik, dzięki któremu można uzyskać poprawę w stosunku do poziomu wyjściowego. W ten sposób można zwiększyć wydajność energetyczną o około 8%.
- Ponieważ zmiany w przenikaniu i zasilaniu elektrycznym mogą powodować duże odchylenia w zużyciu energii, a wartości te mogą się znacznie różnić od siebie w rzeczywistości, należy sprawdzić założenia w modelu. Jeśli budynek jest źle uszczelniony, przenikanie może skutkować zmniejszeniem wydajności energetycznej o 30% w porównaniu z przedłożonym modelem.
- Izolacja ścian i dachu jest względnie dobra. Istnieje możliwość tylko niewielkiej potencjalnej oszczędności, ale istotne jest uniknięcie regresji.
- Można oczekiwać 3-procentowego wzrostu wydajności energetycznej dzięki kontrolkom światła dziennego. Wpływ ten jest widoczny w zamiennym parametrze Kontrolki światła dziennego — ŚD, a także zamiennikach szyby okiennej i szyby świetlika z kontrolkami ŚD. Kontrolki światła dziennego są dołączone do szyby świetlika i szyby okiennej w celu stwierdzenia, czy można uzyskać dodatkowe korzyści poprzez zastosowanie kontrolek w wypadku różnych szyb.
Wnioski z wykresu:
