Modyfikowanie wymiarów opisu rozkładu zbrojenia

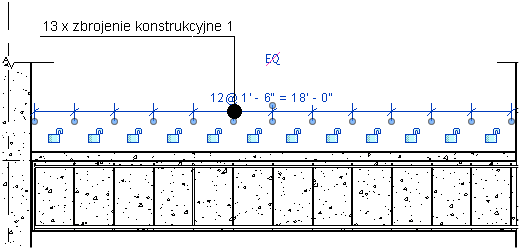

1. W projekcie wybierz opis rozkładu zbrojenia.



2. Kliknij kolejno kartę Zmień | Opis rozkładu zbrojenia panel Edytuj Wybierz wymiar.

   Wymiar zostanie podświetlony w obszarze rysunku.



3. Jeśli chcesz...	Należy...
   edytować tekst wymiaru	kliknąć tekst, aby uruchomić edytor Tekst wymiarowy.
   zmienić położenie tekstu wymiaru	wybrać niebieski uchwyt pod tekstem wymiaru i przeciągnij tekst w nowe miejsce.
   modyfikować odstęp między linią odniesienia i linią pomocniczą	wybrać i przeciągnąć niebieski uchwyt linii pomocniczej.
   zmienić etykietę tekstową zrównania na wartość wymiaru	wybrać wymiar. Na palecie Właściwości, w obszarze Wyświetlanie zrównania wybierz opcję Wartość. Więcej informacji znajduje się w temacie Zmiana wyświetlania zrównania.
   wyświetlić wymiary w pojedynczej etykiecie	wybrać wymiar. Na palecie Właściwości w obszarze Wyświetlanie zrównania wybierz opcję Wzór zrównania. Następnie określ Wzór zrównania w obszarze Właściwości typów wymiarów stałych.

Więcej informacji o edycji wymiaru w programie Revit zawiera temat Modyfikowanie wymiarów.
