Zachowania odwzorowania w przypadku osprzętu

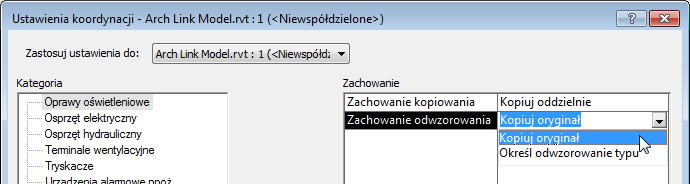

Przed skopiowaniem osprzętu z podłączonego modelu do projektu MEP lub w trakcie tego procesu określ zachowanie odwzorowania dla każdej kategorii osprzętu w oknie dialogowym Ustawienia koordynacji.

Kopiuj pierwotny

Po skopiowaniu osprzętu do projektu MEP osprzęt ten ma taki sam typ rodziny jak osprzęt pierwotny w modelu podłączonym.

Jeśli projekt MEP zawiera już typ rodziny o takiej samej nazwie, do nazwy typu skopiowanego osprzętu zostanie dodany numer. Aby użyć istniejącego typu rodziny w projekcie MEP dla skopiowanego osprzętu, określ odwzorowanie typu pomiędzy typem w modelu podłączonym a typem w projekcie MEP.

Gdy narzędzie Kopiuj pierwotny jest używane do kopiowania osprzętu opartego na obiekcie nadrzędnym w programie Revit Architecture, skopiowany osprzęt jest automatycznie przekształcany w osprzęt oparty na powierzchni w programie Revit MEP. (Geometria rodziny osprzętu pierwotnego jest kopiowana do rodziny opartej na powierzchni w programie Revit MEP). To przekształcenie umożliwia łatwiejsze umieszczanie tego osprzętu na powierzchniach w modelach podłączonych.

Uwaga: Gdy rodzina oparta na obiekcie nadrzędnym jest przekształcana w programie Revit MEP w rodzinę opartą na powierzchni, więzy i wymiary związane z grubością obiektu nadrzędnego nie mają już zastosowania. Jeśli położenie lub geometria rodziny opartej na obiekcie nadrzędnym zależy od grubości obiektu nadrzędnego lub jego powierzchni umieszczenia, to wystąpienia nowej rodziny opartej na powierzchni mogą mieć inne położenie w projekcie programu Revit MEP.

Określ odwzorowanie typu

Podczas kopiowania osprzętu do projektu MEP w programie Revit MEP dla każdej kategorii osprzętu używane będzie określone odwzorowanie. To odwzorowanie definiuje zgodność między typami osprzętu w projekcie architektonicznym i typami osprzętu w projekcie MEP.

Na przykład w przypadku wszystkich opraw oświetleniowych będących zwykłymi oprawami rastrowymi w projekcie architektonicznym może zaistnieć potrzeba zdefiniowania tego osprzętu jako lamp rastrowych 2 x 4 w kształcie paraboli w projekcie MEP. Te rozwiązania mogą być źródłem szczegółowych informacji i możliwości przydatnych inżynierom mechanikom. Wykonanie tego odwzorowania typu przed skopiowaniem opraw do projektu MEP usprawnia proces, zmniejsza liczbę błędów i pozwala zaoszczędzić czas.

W przypadku każdego typu osprzętu w kategorii można wybrać opcję Kopiuj pierwotny typ, opcję Nie kopiuj tego typu lub typ rodziny wczytany do projektu. Te odwzorowania typu są używane podczas kopiowania osprzętu do projektu.
