Podczas podłączania modelu zawierającego inne modele podłączone połączenia są zagnieżdżane. Można pokazać (lub ukryć) modele podłączone zagnieżdżone w modelu nadrzędnym. Połączenia zagnieżdżone są wyświetlane zgodnie z ustawieniem Typ odniesienia w modelu macierzystym:
- Ustawienie Nakładanie nie powoduje wczytania modeli zagnieżdżonych do modelu nadrzędnego, więc nie są one wyświetlane w projekcie.
- Ustawienie Dołączenie powoduje wczytanie zagnieżdżonych modeli podłączonych do modelu nadrzędnego i ich wyświetlenie w projekcie.
Poniższy obraz przedstawia projekt A podłączony do projektu B (a więc projekt B jest modelem nadrzędnym względem projektu A). Ustawienie Typ odniesienia dla projektu A jest określone jako Nakładanie w ramach jego modelu macierzystego (projekt B). Gdy projekt B jest importowany do projektu C, projekt A nie jest wyświetlany.

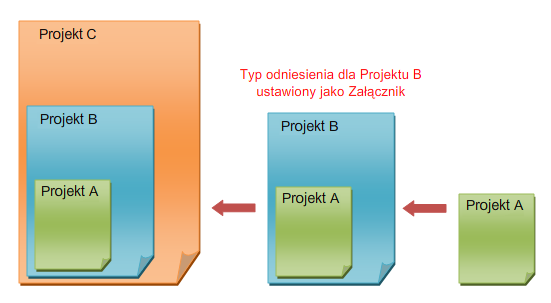

Jeśli zmienione zostanie ustawienie Typ odniesienia dla projektu A (w modelu nadrzędnym, w projekcie B) na Dołączenie, to podczas importu projektu B do projektu C zostanie wyświetlone zagnieżdżone połączenie (projekt A).
Gdy model zagnieżdżony może być wyświetlany w modelu nadrzędnym, można określić, czy model zagnieżdżony ma być wyświetlany w widoku za pomocą filtru z modelu nadrzędnego, filtru zastosowanego do widoku w modelu podłączonym lub modelu zagnieżdżonym czy bez filtru. Zobacz Filtry widoku w modelach podłączonych.
Jeśli są widoczne, można użyć klawisza Tab, aby zaznaczyć wystąpienia zagnieżdżonego połączenia i przejrzeć ich właściwości, tak jak w przypadku innych modeli podłączonych. Dodatkowo za pomocą narzędzia Sprawdzanie kolizji można wykryć kolizje w zagnieżdżonym modelu podłączonym, tak jak i w macierzystym modelu podłączonym. (Zobacz temat Sprawdzanie kolizji).
Zagnieżdżone połączenia widoczne w projekcie są wyświetlane na gałęzi Połączenia Revit w Przeglądarce projektu pod ich macierzystym połączeniem. Zagnieżdżone połączenia nie są wyświetlane w oknie dialogowym Zarządzaj połączeniami. (Zobacz temat Okno dialogowe Zarządzaj połączeniami).
