Posicione os componentes usando o AutoDrop

Use o AutoDrop para inserir componentes do centro de conteúdo e definir seu tamanho. É possível inserir prendedores, incluindo: parafusos, porcas, arruelas e eixos de pino clevis. Também é possível inserir e definir o tamanho de rolamentos e anéis de retenção.

Nota: O comando AutoDrop em Inserir a partir da caixa de diálogo Centro de conteúdo deve estar ativado para que seja possível inserir componentes do centro de conteúdo usando o AutoDrop. Mantenha pressionada a tecla ALT e clique em Ok (ou clique duas vezes na família) para utilizar o outro método de inserção para uma família de peças específica. Se não há peças na montagem ativa, o AutoDrop não está ativo e é aberta a caixa de diálogo da família do centro de conteúdo.

Existem dois possíveis fluxos de trabalho para inserir componentes usando o AutoDrop:

caixa de diálogo Inserir a partir do Centro de conteúdo

Em uma montagem:

1. Na faixa de opções, clique na guia Montar painel Componente Inserir do Centro de conteúdo .
2. Percorra a categoria Vista em árvore para localizar a família adequada.
3. Selecione um componente de AutoDrop executando um dos seguintes procedimentos:
   • Selecione uma família habilitada para o AutoDrop e clique em Ok.
   • Clique duas vezes em uma família habilitada para o AutoDrop.

A partir dos Favoritos, na barra do navegador

Em uma montagem:

1. Vá a uma família de prendedores, rolamentos ou anéis elásticos de segurança habilitados para o AutoDrop em Favoritos.
2. Clique duas vezes na família ou arraste-a.
   Nota: Se um componente não for compatível com o AutoDrop, é aberta a caixa de diálogo da família de conteúdo, que permite selecionar tamanhos e inserir um componente especificado.
3. Arraste a família à janela de desenho.

Insira um parafuso em uma montagem

1. Pare o cursor na face escareada do furo coincidente. Além da visualização da peça, são exibidos uma interrogação e um ícone dependente do contexto no cursor. O ícone indica o tipo de geometria exigida para inserir a peça na montagem.



2. Quando o cursor pára sobre uma geometria correta, o tamanho da visualização da peça é ajustado automaticamente ao valor coincidente mais próximo dos tamanhos de peça disponíveis na biblioteca de conteúdo. As dicas de ferramentas exibe o nome da peça e o tamanho de peça atualizado. Se o tamanho de uma peça coincide com o do destino, o cursor se torna uma marca de seleção verde.

   Nota: Se uma geometria do destino é realçada (pré-selecionado), clique com o botão direito e selecione Concluído para inserir e coincidir o componente também.

3. Clique na geometria de destino. É aberta a barra de ferramentas AutoDrop. É possível arrastar o manipulador para especificar o comprimento do parafuso. Só estão disponíveis os comprimentos padrão do centro de conteúdo.

4. Clique em Aplicar para inserir o membro e definir suas coincidências.

Coloque um parafuso no furo padronizado

1. Pare o cursor sobre a aresta do furo. Além da visualização da peça, são exibidos uma interrogação e um ícone dependente do contexto no cursor.



2. Quando é parado o cursor sobre a geometria de destino, o tamanho da visualização da peça é ajustado automaticamente ao valor coincidente mais próximo, dos tamanhos de peça disponíveis na biblioteca de conteúdo. As dicas de ferramentas exibe o nome da peça e o tamanho de peça atualizado. Se o tamanho de uma peça coincide com o do destino, o cursor se torna uma marca de seleção verde.

3. Clique na aresta do furo de destino. É exibida a barra de ferramentas AutoDrop com a opção Seguir padrão. A opção está ativada por padrão. Clique nela para inserir um único componente ao invés de um padrão.



4. É possível arrastar o manipulador de comprimento para especificar o comprimento do parafuso ou clicar duas vezes no manipulador para selecionar um comprimento na lista. Só estão disponíveis os comprimentos padrão do centro de conteúdo.



5. Clique em Aplicar para inserir o parafuso e definir suas coincidências.



Coloque uma porca ou arruela dentro da montagem

1. Selecione a haste do parafuso se deseja identificar o diâmetro e a rosca adequados para a porca, ou um diâmetro de arruela correto. A seguir, selecione a face plana de destino.

   É possível selecionar uma aresta circular de um furo para inserir uma porca, uma arruela, etc. No entanto, só o fluxo de trabalho que seleciona a haste do parafuso garante que a informação da rosca seja usada para identificar o prendedor exigido.





2. Clique em Aplicar.

Coloque um rolamento dentro da montagem

Insira o componente do centro de conteúdo ou dos Favoritos, na barra do navegador. Uma vez que a família foi arrastada para a janela da modelagem, faça o seguinte:

1. Pare o cursor em uma aresta do alojamento ou do eixo. Além da visualização da peça, são exibidos uma interrogação e um ícone dependente do contexto no cursor. O ícone indica o tipo de geometria exigida para inserir a peça na montagem.

   Cursor ao inserir o rolamento em um cubo.



2. Clique na geometria de destino. É aberta a barra de ferramentas AutoDrop. É possível arrastar o manipulador do diâmetro para especificar o tamanho do rolamento ou clicar duas vezes no manipulador para usar a lista de tamanhos. Só estão disponíveis os tamanhos padrões do centro de conteúdo. Se o manipulador de diâmetro não for exibido, significa que só há um tamanho de rolamento ajustado à geometria de destino.



   Antes de inserir um componente, clique com o botão direito e selecione Alterar tamanho para abrir uma caixa de diálogo de família de peças na qual pode ser editado o componente.

   Use este comando para inverter o rolamento. Esta técnica é importante no caso dos rolamentos de rolos cônicos, que oferecem duas possibilidades para definir as coincidências: em um eixo ou em um alojamento.

3. Clique em Aplicar para inserir o membro e definir suas coincidências.

Coloque um anel elástico dentro da montagem

1. Pare o cursor sobre a aresta de destino para selecionar a peça adequada. Além da visualização da peça, são exibidos uma interrogação e um ícone dependente do contexto no cursor. O ícone indica o tipo de geometria exigida para inserir a peça na montagem.

   Cursor ao inserir anéis elásticos de segurança internos.



2. Ao parar o cursor sobre a aresta de destino, o tamanho da visualização da peça é ajustado automaticamente ao valor coincidente mais próximo das peças disponíveis na biblioteca de conteúdo. As dicas de ferramentas exibe o nome e o tamanho de peça atualizado. Se o tamanho de uma peça coincide com a geometria de destino, o cursor se torna uma marca de seleção verde. Se o tamanho da peça atualizado ainda não corresponde com o destino, o cursor mantém uma interrogação. (Exemplo: o menor diâmetro do anel elástico ainda é muito grande para caber). A visualização da peça e as dicas de ferramentas se tornam vermelhos para ressaltar a discrepância.

   Cursor ao inserir anéis elásticos de segurança internos.

3. Clique na aresta de destino. É aberta a barra de ferramentas AutoDrop.



4. Clique em Aplicar para inserir o membro e definir suas coincidências.

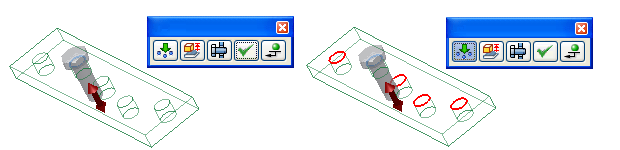

Coloque várias peças dentro da montagem

Se for selecionada a geometria de destino e o AutoDrop identificar uma possibilidade de inserir várias ocorrências do mesmo membro. Há um comutador Inserção múltipla disponível na barra de ferramentas.

Desative a opção para inserir uma única peça.

Ative-a para preencher todos os destinos ressaltados.

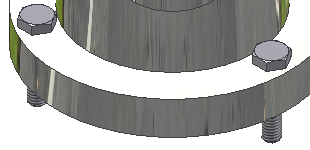

Se a geometria de destino for padronizada, é possível inserir um padrão de componente, vários componentes ou um único componente, dependendo da opção empregada.

Posicione uma peça à uma face cilíndrica

Quando é inserida uma porca, a seleção de uma face cilíndrica permite selecionar uma porca que seja ajustada à rosca do parafuso. Existem outras situações nas quais não são inseridas em uma aresta de destino, mas em uma face cilíndrica e em uma face plana perpendicular.

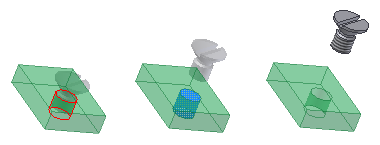

Para inserir um parafuso em uma face cilíndrica:

Insira o parafuso em uma ranhura. As arestas da ranhura não podem ser usadas para a inserção.

1. Selecione a face cilíndrica do furo inferior para especificar o diâmetro do parafuso. A visualização é restringida ao longo do eixo do cilindro.

2. Selecione a face plana para especificar o local exato de inserção.

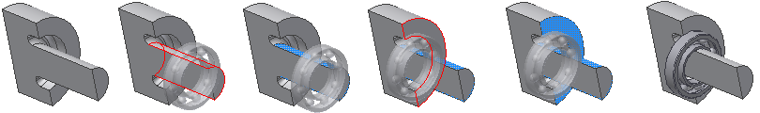

Para inserir um rolamento em uma face cilíndrica:

Devido ao alívio, o rolamento não pode ser inserido em uma única aresta de destino.

1. Selecione a face cilíndrica para especificar o diâmetro do rolamento.

2. Selecione a face plana para completar o posicionamento.

Não selecione a face plana. Se selecionar a face cilíndrica e usar o menu de contexto para completar a inserção, a peça será restringida unicamente à face cilíndrica.

1. Selecione a face cilíndrica.

2. Arraste a peça ao longo do cilindro.

3. Use os comandos do menu de contexto (Aplicar ou Inserir) para concluir a inserção.

4. O tamanho da peça é ajustado e a peça é restringida à face cilíndrica.
