Criar iFeature

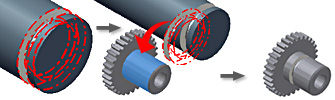

Na faixa de opções, clique na guia Gerenciar painel Criar Extrair iFeature . No modelo ou no navegador, selecione uma ou mais operações que deseja extrair. Salve o elemento de projeto iFeature com um nome exclusivo. Mostrar como é criado um elemento de projeto iFeature

Renomear um iFeature

1. Na caixa de diálogo Extrair iFeature, clique com o botão direito do mouse no nível superior da árvore de operações.
2. Na caixa de edição, insira um nome novo para a operação.

O novo nome aparecerá no navegador quando inserir o elemento de projeto iFeature, mas não alterará seu nome do arquivo salvo. Para facilitar o uso da iFeature, atribua nomes similares ao arquivo iFeature (.ide) e à iFeature.

Nota: Não utilize espaços ou outro caracteres especiais no nome da operação. É incluído no nome do parâmetro e pode ser utilizado em equações na hora de inserir a iFeature.

Adicionar ou remover parâmetros do iFeature

1. Na caixa de diálogo Extrair iFeature, clique para expandir uma operação e, em seguida, clique com o botão direito do mouse para adicionar ou remover todos os parâmetros da tabela Parâmetros de tamanho.
2. Clique com o botão direito do mouse nos parâmetros individuais para adicionar à tabela Parâmetros de tamanho ou removê-los.

Modificar valores na tabela Parâmetros de tamanho

1. Clique na linha cujos valores deseja alterar.
2. Clique na caixa Nome para especificar um nome descritivo para o parâmetro.
3. Clique na caixa Valor para substituir o parâmetro padrão (dentro das condições especificadas em Limite).
4. Clique na caixa Limite e, a seguir, na seta para ver as condições da opção Valor. Selecione uma das possibilidades seguintes:
   • Nenhum (sem restrições)
   • Lista (restringir as entradas aos valores pré-selecionados)
   • Faixa (definir os valores mínimo, máximo e padrão)
5. Clique na caixa Mensagem para especificar uma instrução descritiva que seja exibida na caixa de diálogo quando a iFeature é inserida.

Trabalhar com a Geometria de posição

Adicionar ou remover uma geometria na lista Geometria de posição:

• Na árvore Operações selecionadas, clique com o botão direito do mouse na geometria e selecione Adicionar geometria.
• Na lista Posição de geometria, clique com o botão direito do mouse na geometria que deseja remover e selecione Remover geometria.

Renomear Geometria de posição:

1. Clique na caixa Nome para especificar um nome descritivo que identifique a posição de geometria.
2. Clique na caixa Mensagem para inserir uma descrição que aparece na caixa de diálogo ao inserir a posição de geometria.

Combinar Geometria de posição

1. Clique com o botão direito do mouse na geometria da lista Posição de geometria ou na árvore Operações selecionadas.
2. Selecione Combinar geometria.
3. Selecione outro elemento da lista que deseja combinar com o primeiro.

Tornar a Geometria de posição independente

1. Clique com o botão direito do mouse na geometria compartilhada da lista Posição de geometria ou da árvore Operações selecionadas.
2. Selecione Tornar independente.
