Edição das propriedades da junta

  1. Clique no comando Ver face e selecione a face frontal da came.
  2. No navegador, expanda as Juntas de contato. Clique com o botão direito do mouse em Contato 2D e selecione Propriedades.

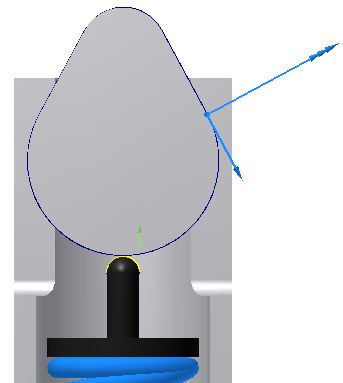

    O eixo Z da came aponta na direção contrária à came. Se o eixo Z aponta para dentro, seria necessário abrir a caixa de diálogo das propriedades da junta de contato 2D e inverter a direção normal do eixo Z para a came. O mesmo serve para a válvula, se o eixo Z aponta para dentro, seria necessário invertê-lo.

    O fato de que o eixo Z aponta na direção contrária à came indica que este é a superfície exterior da peça em vez da superfície interior de um furo ou um corte. Neste caso, o eixo Z sempre deve apontar em direção contrária ao material de peça e não vice-versa.

  3. Expanda a caixa de diálogo e, a seguir, selecione Normal, e defina a escala como 0,003.
  4. Selecione Tangencial, e defina a escala como 0,01.
  5. Clique em OK.
