A seguir, é adicionada uma junta entre a came e a válvula.
- Clique em Inserir junta.
- Selecione Contato 2D no menu suspenso.

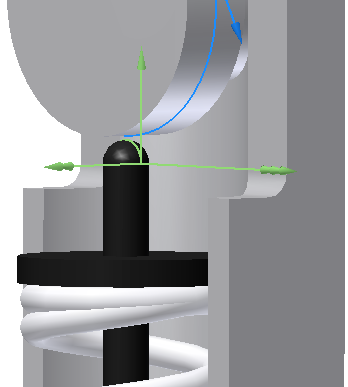

- Selecione o contorno de esboço no lóbulo da came, tal como é exibido.
- Selecione o contorno de esboço na parte superior do soquete da válvula, tal como é exibido.
Nota: Assegure-se de selecionar o esboço e não a geometria que o rodeia. Pode ser necessário usar o zoom ou a ferramenta Selecionar outro para selecionar o contorno. - Clique em OK.
A junta de contato é criada e adicionada ao grupo Juntas de contato, recém adicionado ao navegador.
