Desdobra de um esboço com uma operação de chapa de metal

Ao trabalhar em um modelo de chapa de metal dobrado com ao menos uma face plana, utilize o comando Desdobrar para desdobrar uma ou várias dobras ou curvas de chapa de metal em relação a uma face de referência. O comando Desdobrar adiciona uma operação de desdobra ao navegador de peças de chapa de metal. É possível adicionar outras operações à seção planificada do modelo. É possível adicionar uma operação de redobramento para redobrar todas as dobras ou as curvas que se desdobram ou algumas delas.

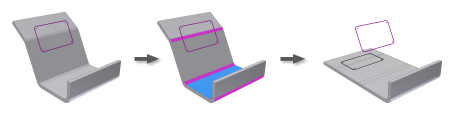

Os esboços não consumidos situados sobre as faces a serem desdobradas podem ser selecionados e copiados na face desdobrada. O esboço original pode permanecer exibido, ou como opção, ser removido. Os esboços copiados aparecem no navegador como secundários da operação de desdobramento.

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Desdobrar .
  2. Clique em uma face ou em um plano para usá-los como referência de desdobra.
  3. Clique nas curvas ou dobras realçadas para desdobrar. Como opção, use Adicionar todas as dobras para selecionar toda a geometria realçada.
  4. Visualize o estado planificado e adicione ou exclua dobras ou curvas para obter o estado plano desejado.
  5. Clique na seta Esboços para permitir a seleção de esboços.
  6. Selecione os esboços não consumidos que gostaria de desdobrar.
  7. Opcionalmente, é possível ativar ou desativar a caixa de seleção O principal está visível para visualizar ou ocultar o esboço principal depois do desdobramento.
  8. Clique em Ok.
