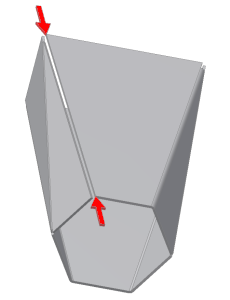

Utilize o comando rasgo para criar uma folga em uma peça de chapa de metal criada usando esboços de perfil fechado para permitir a planificação. O tipo de rasgo Extensão de face requer a seleção de uma face do modelo que é removida para definir o rasgo.
- Na faixa de opções, clique na
Guia Chapa
painel Modificar
Rasgo
.
- Na caixa de diálogo Rasgo, selecione Extensão de face na lista suspensa Tipo de fenda.
- Na janela de desenho, selecione a face do modelo de chapa de metal a ser removida como operação de Rasgo.
- Clique em Ok para criar o rasgo e fechar a caixa de diálogo. Opcionalmente, clique em Aplicar para criar o rasgo e manter a caixa de diálogo aberta para criar operações de rasgo adicionais.
Nota: Clique em Cancelar a qualquer momento para fechar a caixa de diálogo sem salvar os valores inseridos.
Dica: As operações de rasgo de extensão de face são frequentemente usadas para remover uma face de dobra pequena criada como resultado de uma flange de transição criada usando a saída por batida. Embora eliminar faces de dobra seja uma ação comum, qualquer face pode ser removida para criar um rasgo utilizando a opção Extensão de face.
