A restrição simétrica obriga as linhas ou curvas selecionadas a se tornarem simetricamente restringidas acerca de uma linha selecionada. Os segmentos restringidos à geometria selecionada também são reorientados quando a restrição é aplicada.
- Na faixa de opções, clique na
guia Esboço
painel Restringir
Simétrica

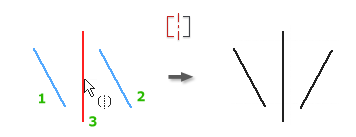

. - Selecione a primeira linha ou curva.
- Selecione a segunda linha ou curva.
- Selecione o eixo de simetria.
- Continue inserindo restrições simétricas ou execute uma das seguintes ações para sair:
- Clique com o botão direito do mouse e selecione Concluir.
- Pressione Esc.
- Selecione outro comando.
Mostrar como criar uma restrição simétrica
Nota:
- Se você excluir a linha de simetria, as restrições simétricas também serão excluídas.
- As linhas e os arcos selecionados são restringidos acerca de uma linha para criarem uma forma simétrica. Toda a geometria restringida às formas selecionadas também se move quando a restrição é aplicada.
- A linha de simetria pode ser de qualquer tipo. Deve ser conservada no esboço ou, caso contrário, quaisquer restrições simétricas associadas serão excluídas.
