Criar um padrão de esboço circular

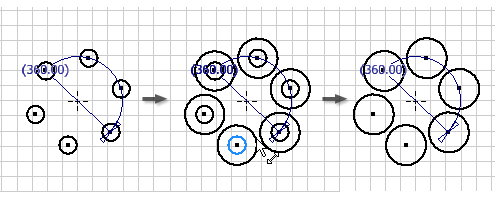

Organizar a geometria do esboço em um padrão circular.

Antes de criar um padrão, na guia Esboço, utilize os comandos de esboço para criar a geometria a ser incluída no padrão.

  1. Na faixa de opções guia Esboço painel Padrão, clique em Circular .
  2. Selecione a geometria de esboço para padronizar.
  3. Clique no comando Eixo e, a seguir, selecione o ponto, vértice ou eixo de trabalho que queira utilizar como eixo de padrão.
  4. Contagem Especifique o número de elementos no padrão.
  5. Ângulo Especifique o ângulo para o padrão circular.
  6. Se apropriado, clique em Mais e, a seguir, selecione uma ou mais opções:
    • Suprimir Especifique os elementos de padrão individuais a serem removidos do padrão.
    • Associativo Selecione para especificar que o padrão se atualize quando forem realizadas alterações na peça.
    • Ajustado Selecione para especificar que os elementos de padrão sejam ajustados igualmente no ângulo especificado. Se esta opção não está ativada, o espaçamento padrão mede o ângulo entre elementos ao invés do ângulo global para o padrão.
  7. Clique em Ok para criar o padrão.
