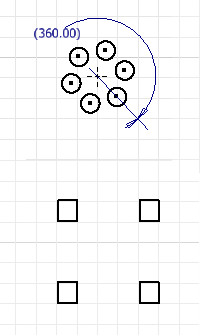

Utilize os comandos Padrão circular e Padrão retangular na guia Esboço para criar padrões do esboço original.
A geometria com base no padrão é totalmente restringida. Estas restrições são mantidas como um grupo. Se remover a restrição do padrão, todas as restrições à geometria do padrão são excluídas.
Se você remover o relacionamento associativo entre elementos de padrão, a geometria não será mais um padrão, e sim elementos geométricos individuais que podem ser editados individualmente. As opções de padrão de esboço no menu de contexto não estão mais disponíveis.
Editar padrões
É possível suprimir a geometria do padrão de esboço e modificar:
- A distância ou o ângulo entre os elementos padrão
- Contagem e direção padrão
- Método de cálculo padrão
Excluir e suprimir padrões
É possível excluir os elementos padrão que não podem ser associados um ao outro, incluindo as cotas e a geometria do esboço usadas para definir eixos e direções.
Também é possível excluir todo o padrão ou a geometria que não fizer parte do padrão.
Se o padrão interfere com outra geometria de modelo que interrompe o padrão, é possível suprimir um ou mais elementos do padrão de esboço. Os elementos suprimidos são exibidos como linhas pontilhadas no padrão do esboço. A geometria suprimida não é incluída em perfis nem é visível nos esboços do desenho. Nas operações que consomem a geometria, é necessário suprimir os elementos manualmente. Outra geometria de esboço pode ocupar a mesma posição que a geometria desativada.
