Utilize Suave (G2) para criar uma condição de curvatura contínua (G2) entre uma spline e outra curva como, por exemplo, uma linha, um arco ou uma spline. A restrição suave está disponível em um esboço 2D ou 3D ou num esboço do desenho.
- Na faixa de opções, clique na
guia Esboço
painel Restringir
Suave (G2)
. - Clique na spline e na curva anexada ao ponto final da spline para adicionar a restrição suave. A curvatura da spline é ajustada conforme necessário para criar uma condição G2.
- Continue inserindo restrições suaves (G2) ou execute uma das seguintes ações para sair:
- Clique com o botão direito do mouse e selecione Concluir.
- Pressione Esc.
- Selecione outro comando.

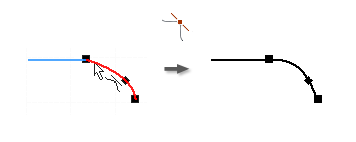

Exibir como é criado uma restrição de curvatura contínua
