- Na faixa de opções, clique na
guia Chapa
painel Esboço
Criar esboço 2D

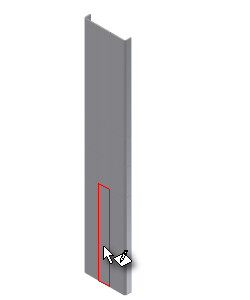

ou clique com o botão direito do mouse e selecione Esboço 2D no menu de indicadores. Então selecione a face exibida na seguinte imagem.
- Usando os comandos View Cube ou Ver face, reoriente, se necessário, a vista de maneira que seja possível ver diretamente o esboço.
- Clique em
Guia Esboço
painel Desenhar
Ponto
. Arraste sobre o ponto de origem projetado e para acima. Você deve ver a linha pontilhada que indica que o ponto que você vai inserir está alinhado com o ponto de origem.
- Clique para inserir o ponto.
- Clique em
Guia Esboço
painel Restringir
Cota
ou clique com o botão direito do mouse e selecione Cota geral no menu de indicadores. Agora, coloque uma cota de 25 mm entre o ponto e a aresta inferior da peça desdobrada.
- Conclua o esboço e saia do ambiente de esboço.
- Clique em
Guia Chapa de metal
painel Modificar
Furo
e coloque um furo com 5 mm de diâmetro com uma extremidade Passante no ponto de esboço.
A seguir, você criará um padrão do furo.
