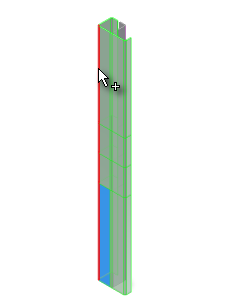

- Clique para selecionar a segunda dobra de 90 graus, como exibido na seguinte imagem.

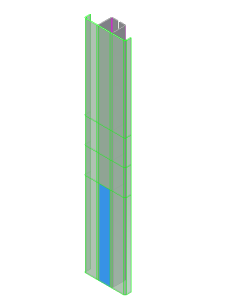

Depois da seleção, é exibida a visualização da dobra desdobrada:

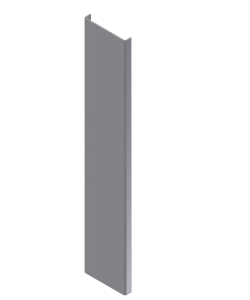

- Clique em OK, na caixa de diálogo Desdobrar, para aplainar as duas dobras como exibido na visualização e fechar a caixa de diálogo. O modelo deve ter o aspecto exibido na seguinte imagem.
Ainda que estes passos não sejam necessários para adicionar os furos (que serão adicionados a seguir), eles ilustram a adição de uma operação de Desdobrar para aplainar as dobras retas.
Como você pode ver, o navegador de operações contém agora duas operações de Desdobrar: uma para a desdobra das duas curvas de contorno e outra para a desdobra das duas dobras retas.
A seguir, você adicionará um furo e o padronizará, de maneira que este atravesse as faces (agora planas) das operações de Curva de contorno.
