Dividir a Peça para Criar um Terceiro Corpo Sólido

Na seção seguinte, é utilizada a nova superfície para dividir a peça e criar um terceiro corpo.

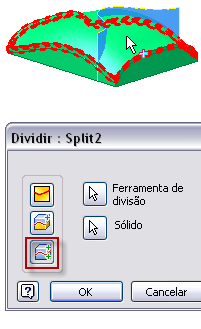

1. No painel Modificar, clique no comando Dividir.
2. Na caixa de diálogo, selecione a opção Dividir Sólido.
3. Selecione a superfície de extrusão como Ferramenta de Divisão.
4. Se somente há um corpo visível em uma peça com vários corpos, Inventor seleciona o corpo visível como o sólido a incluir. Como é visto mais de um corpo sólido, selecione o corpo superior para satisfazer a seleção de Sólido.

5. Clique em OK para criar o corpo.

   Note que agora há três corpos na pasta Corpos Sólidos do navegador.

6. Expanda a pasta Corpos Sólidos do navegador.

7. Com o botão direito clique em cada corpo na pasta e selecione Propriedades no menu de contexto. Altere o Estilo de Aparência do Corpo de cada corpo para uma aparência exclusiva.
8. Salve o arquivo.
