Criar Outra Ferramenta de Divisão

Na seção seguinte, é criada um perfil de spline e uma superfície para outra ferramenta de divisão.

1. Inicie um esboço novo na parte inferior da peça.

2. Oriente a vista da peça como é exibida na imagem seguinte com o extremo largo da peça à direita.

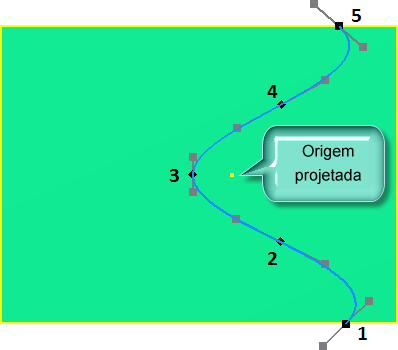

3. Crie um spline com cinco pontos de ajuste como é exibido na imagem seguinte. Clique duas vezes no último ponto para criar o spline. Não acontece nada se os manipuladores do spline não coincidem com a imagem.

4. Insira uma restrição vertical entre os pontos de ajuste seguintes:
   1. 1 e 5
   2. 2 e 4
5. Insira uma restrição horizontal entre o ponto de ajuste 3 e o ponto de origem projetada.

6. Ative todos os manipuladores lineares no spline utilizando um dos métodos seguintes:
   1. Clique com o botão direito e selecione Ativar Manipulador no menu de contexto.
   2. Clique e arraste a qualquer parte em um manipulador.
7. Com o botão direito clique no ponto de ajuste médio e habilite Curvatura.
8. Insira uma restrição vertical no manipulador no ponto central e os dois pontos finais.

9. Insira uma cota sem unidades de 1 em cada manipulador linear.
10. Insira uma cota radial de 12 mm no manipulador de curvatura no ponto de ajuste médio. Não há nenhum problema se o spline difere ligeiramente da imagem seguinte.

11. Adicione uma cota angular de 34 graus entre os manipuladores lineares e as arestas da peça como é exibida na imagem seguinte.
12. Aplique uma cota aos pontos de ajuste como é exibido na imagem seguinte.

13. Concluir o esboço.

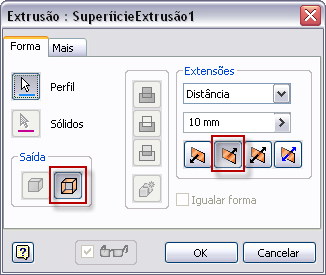

14. Inicie o comando Extrusão. Defina a Saída para Superfície e selecione o spline para satisfazer a seleção de Perfil. Defina a Distância para 40 mm. Reverta a direção da extrusão de maneira que o perfil efetue a interseção com os corpos existentes. Clique em OK para criar a superfície.


15. Salve o arquivo.
