Restringir as curvas para igualar o raio ou comprimento

A restrição de igualdade faz com que os círculos e os arcos selecionados tenham o mesmo raio, e que as linhas selecionadas tenham o mesmo comprimento.

  1. Na faixa de opções, clique na guia Esboço painel Restringir Igual .
  2. Selecione o primeiro círculo, arco ou linha.
  3. Selecione uma segunda curva do mesmo tipo para que as duas curvas tenham o mesmo tamanho.

    Uma linha só pode ser selecionada se a primeira curva selecionada for uma linha. Arcos e círculos só podem ser selecionados se a primeira curva selecionada for um arco ou um círculo.

  4. Continue inserindo restrições de igualdade ou execute uma das ações seguintes para sair:
    • Clique com o botão direito do mouse e selecione Concluir.
    • Pressione Esc.
    • Selecione outro comando.

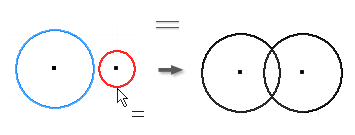

Exibir como é criado uma restrição de igualdade

Nota: Para restringir vários arcos ou círculos de maneira que tenham o mesmo raio ou várias linhas com o mesmo comprimento, selecione a geometria e a seguir clique Igual.
