Projetar curva ou ponto na superfície

Em um esboço 3D, clique em Guia Esboço 3D painel Desenho Projetar em superfície para projetar curvas e pontos (como curvas e pontos 2D e 3D, pontos de trabalho, arestas de peça ou superfície ou faces) em uma face ou conjunto de faces.

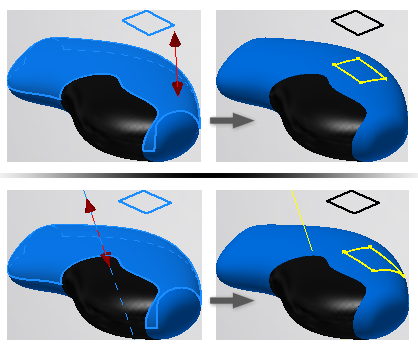

Projeção de curvas ao longo de um vetor

A geometria é projetada em uma face selecionada ao longo do vetor selecionado.

É possível projetar curvas de esboço 2D ou 3D ou pontos de esboço, pontos de trabalho, arestas e vértices de sólidos ou superfícies. As faces de destino podem ser sólidas ou de superfície, operações completas de superfície ou planos de trabalho.

  1. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D .
  2. Na faixa de opções, clique na Guia Esboço 3D painel Desenho Projetar em superfície .
  3. A opção Projetar no vetor é selecionada no painel Saída.
  4. A Seleção de faces está ativa. Na janela de desenho, clique na face onde deseja projetar curvas. Se preferir, você pode também selecionar operações de superfície no navegador ou clicando em Selecionar outro.
  5. Na caixa de diálogo, clique em Seleção de curvas. Na janela de desenho, selecione as curvas a serem projetadas na face selecionada. Se necessário, mantenha pressionada a tecla Ctrl e clique novamente para remover a geometria do conjunto de seleção.
  6. No painel Saída, clique em Direção. Na janela de desenho, clique em geometria para especificar o vetor.
    Nota: Se você selecionar uma ou várias curvas no mesmo esboço 2D, não será necessário especificar um vetor de direção. A direção normal de esboço é utilizada.
  7. Clique em Aplicar e continue selecionando faces e curvas para projetar. Ao concluir, clique em Ok para sair.

Mostrar como projetar uma curva ao longo de um vetor

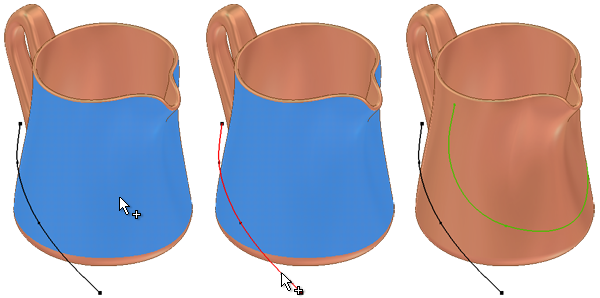

Projeção de curvas no ponto mais próximo

A geometria é projetada em uma face selecionada segundo a normal da face. A face de destino determina a direção da projeção.

  1. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D .
  2. Na faixa de opções, clique na Guia Esboço 3D painel Desenho Projetar em superfície .
  3. A opção projetar no vetor é selecionada no painel Saída. Clique em Projetar no ponto mais próximo.
  4. A Seleção de faces está ativa. Na janela de desenho, clique na face onde deseja projetar curvas. Se preferir, você pode também selecionar operações de superfície no navegador ou clicando em Selecionar outro.
  5. Na caixa de diálogo, clique em Seleção de curvas. Na janela de desenho, selecione as curvas a serem projetadas na face selecionada. Se necessário, mantenha pressionada a tecla Ctrl e clique novamente para remover a geometria do conjunto de seleção.
  6. Clique em Aplicar e continue selecionando faces e curvas para projetar. Ao concluir, clique em Ok para sair.
Nota: Apenas uma curva de esboço é criada para qualquer combinação de superfície e curva.

Mostrar como projetar uma curva normal a uma superfície

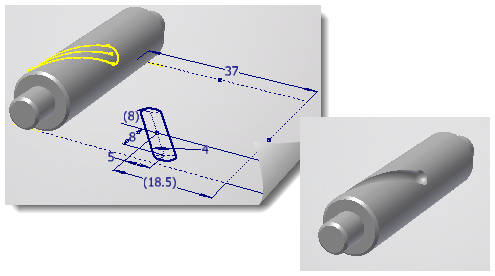

Ajuste de curvas projetadas a uma superfície

Ajusta uma ou várias curvas 2D ou pontos em uma ou várias faces planas, cilíndricas ou cônicas selecionadas, conservando o comprimento da curva. É possível utilizar a curva para criar caminhos de varredura para a geometria como, por exemplo, ranhuras de cames em cilindros.

As arestas, vértices, pontos de trabalho e geometrias de esboços 3D não podem ser projetadas em uma superfície.

De forma similar às operações Alto-relevo e Decalque, o plano do esboço deve ser tangente à face de ajuste.

  1. Na faixa de opções, clique na Guia Modelo 3D painel Esboço Criar esboço 3D .
  2. Na faixa de opções, clique na Guia Esboço 3D painel Desenho Projetar em superfície .
  3. A opção Projetar no vetor é selecionada no painel Saída. Clique em Ajustar à superfície.
  4. A seleção Faces está ativa. Na janela de desenho, selecione uma face plana, cilíndrica ou cônica onde deseja ajustar as curvas. Se preferir, você pode também selecionar faces no navegador ou clicando em Selecionar outro.
  5. Selecione as curvas que deseja ajustar na face selecionada. Se necessário, mantenha pressionada a tecla Ctrl e clique novamente para remover a geometria do conjunto de seleção.
    Nota: As curvas e pontos do esboço 3D, as arestas do modelo e as arestas da superfície não podem ser projetadas.
  6. Clique em Aplicar e continue selecionando faces e curvas para ajustar. Ao concluir, clique em Ok para sair.

Mostrar como ajustar uma curva a uma face

Editar curvas ou pontos projetados

Para modificar o conjunto de seleção, a seleção de faces ou tipo de projeção:

  1. Em um esboço 3D, clique com o botão direito do mouse na operação Projetar em superfície e selecione Editar curva de projeção.
  2. Na caixa de diálogo Projetar curva em superfície, é possível:
    • Adicionar ou remover curvas no conjunto de seleção. Clique em Curvas para adicionar curvas ou mantenha pressionada a tecla Ctrl e clique em Curvas para remover do conjunto de seleção.
    • Adicionar ou remover faces no conjunto de seleção.
    • Na caixa Saída, altere o tipo de projeção. Para projeções vetoriais, é possível selecionar um vetor diferente.
  3. Ao concluir, clique em Ok para sair.

Interromper vínculo e remover a associatividade

A geometria projetada é associativa à geometria principal e à face projetada. A geometria projetada pode ser editada quando o vínculo com a geometria principal está interrompido. O resultado é uma geometria de esboço 3D que pode ser editada.
Nota: A interrupção do vínculo também remove a associatividade à face projetada. Se a face for editada, a posição da geometria projetada não se altera.

Para remover a associação, clique com o botão direito do mouse na operação Projetar em superfície no navegador e selecione Quebrar vínculo. As curvas e os pontos criados utilizando a operação Projetar em superfície são convertidos em geometria de esboço sem restrições. A operação de curva de projeção é excluída do esboço 3D no navegador.
