Edite uma Conexão com parafuso

  1. No navegador, clique duas vezes em componente carretel para editá-lo.
  2. Clique em Parâmetros localizado na guia Gerenciar, e altere o valor de d4 para 20 mm.
  3. Clique em Concluir na caixa de diálogo Parâmetros.
  4. Na Barra de ferramentas de acesso rápido, clique em Voltar para voltar para a montagem

    Observe que surge um ícone de atualização no navegador, próximo a Conexão com Parafuso:1. O parafuso não é o suficientemente longo para fazer a conexão e requer uma atualização.

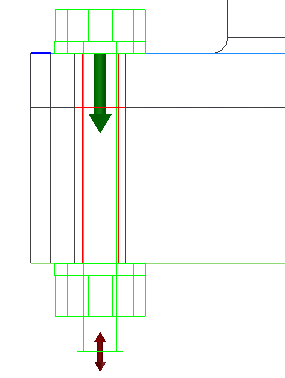

  5. No navegador, clique em Conexão com Parafuso:1 com o botão direito do mouse e selecione Editar com Acelerador de Desenho.

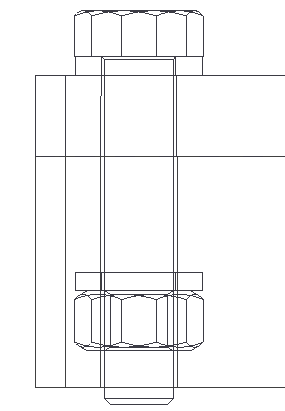

    O Gerador de conexões com parafuso cria automaticamente uma visualização ao próximo tamanho disponível no Centro de Conteúdo. A visualização dura o suficiente para passar pelos componentes do parafuso, a porca e as arruelas.

  6. Clique em OK.
  7. Na janela de desenho, clique com o botão direito a cabeça de parafuso contida em Conexões com parafuso:2, e selecione Editar utilizando Acelerador de desenho.

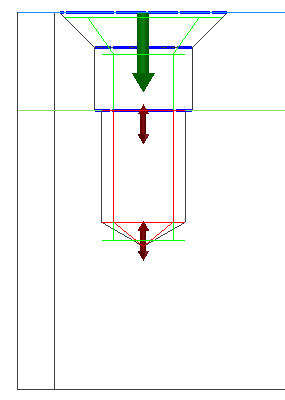

    Tanto a cabeça do parafuso quanto o furo cego possuem alças de manipulação. Você pode dar um zoom para ver as braçadeiras.

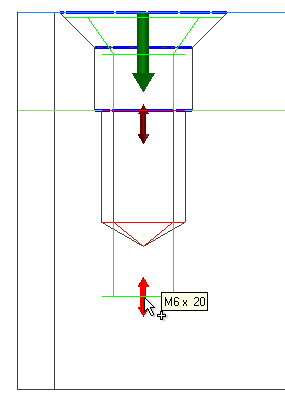

  8. Arraste a alça de manipulação para alterar o comprimento da cabeça do parafuso.

    Note que a visualização prévia da cabeça do parafuso se move para o próximo comprimento disponível contido na biblioteca do Centro de conteúdo disponível. Neste exemplo, o próximo comprimento disponível é20 mm.

    Note também que o texto de descrição da caixa de diálogo do gerador de cabeça de parafuso atualiza imediatamente conforme você redimensiona a cabeça do parafuso.
