Na seção seguinte, é criada uma abertura de ventilação denominada Grade.
- Na pasta Corpos Sólidos, assegure-se de que a visibilidade do sólido inferior e do sólido gravado em alto-relevo esteja desativada. Faça visível o sólido superior grande.Nota: Se é desativado a visibilidade dos corpos, Inventor não os inclui em uma operação.

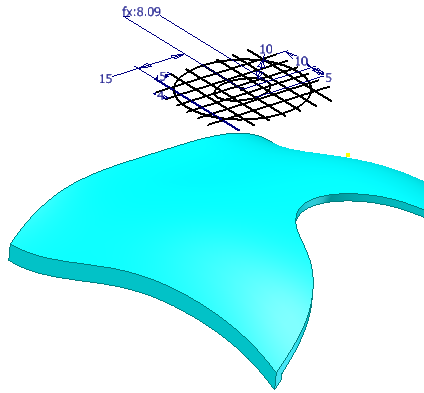

- Ative a visibilidade do Esboço de Grade no navegador.
-

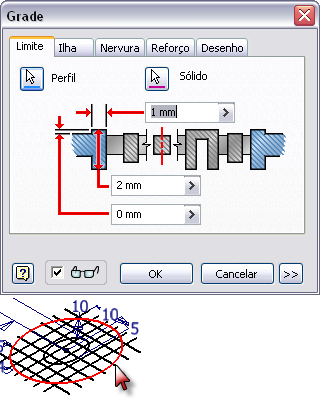

Na guia Modelo 3D, painel Peça de Plástico, clique no comando Grade. - No esboço de grade, selecione a elipse exterior grande para satisfazer a seleção do Perfil na guia Contorno. Aceite os parâmetros padrão de tamanho.

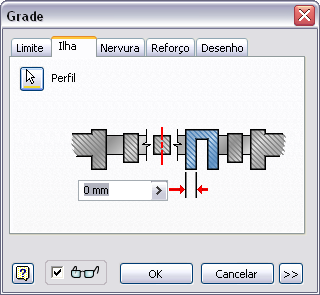

- Selecione na guia Ilha e, a seguir, selecione a elipse central pequena para satisfazer a seleção do Perfil. Aceite o valor padrão de 0 mm.

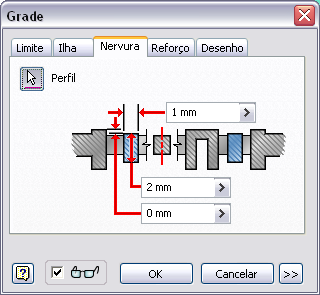

- Selecione na guia Nervura e, a seguir, selecione o resto da geometria de linha para satisfazer a seleção da nervura. Aceite os valores padrão de tamanho.

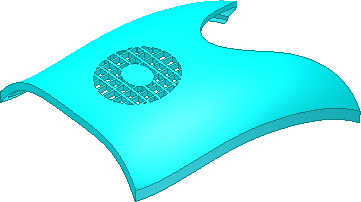

- Clique em OK para criar a grade.
- Ative a visibilidade de todos os corpos.
- Salve o arquivo.
Parabéns, o tutorial Spline e Superfícies foi completado.
