Na seção seguinte, é criada a operação de alto-relevo.
- Ative a visibilidade do Esboço de Alto-relevo no navegador.
- Desative a visibilidade do sólido inferior e do sólido superior grande. Nota: Desative a visibilidade dos sólidos que não participam para permitir que Inventor selecione o corpo sobre o que operar de forma automática.
-

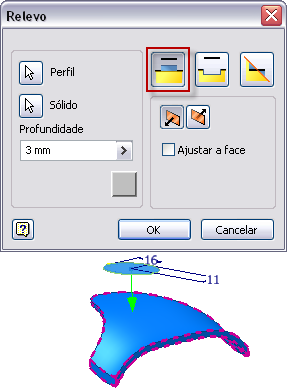

Inicie o comando Alto-relevo. - Defina o comando Profundidade em 3 mm.
- Selecione a opção Alto-relevo de Face.
- Clique em OK para criar a operação de alto-relevo.
-

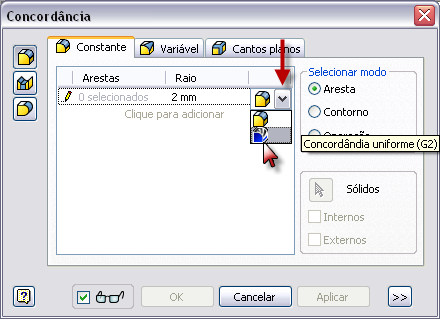

Inicie o comando Arredondamento. - Na caixa de diálogo Arredondamento, insira 2 mm para o valor de Raio.
- Selecione na lista suspensa e defina o tipo de arredondamento em Suave (G2).
Clique no ícone de lápis para alterar para um modo de seleção.

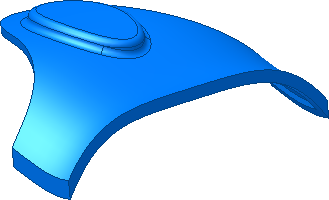

- Selecione as bordas superior e inferior da operação de alto-relevo e, a seguir, clique em OK para criar os filetes.
- Salve o arquivo.
