Na faixa de opções, clique na
guia Trecho de tubulação
painel Rota
Nova rota
. - Na caixa de diálogo Criar Novo Roteamento, aceite o nome de arquivo e a localização de roteamento padrão, e clique em OK.
Um roteamento de tubulação é adicionado ao trecho ativo e é ativado. É exibido a guia Rota na faixa de opções.
-
Na faixa de opções, clique na
guia Rota
painel Criar
Rota

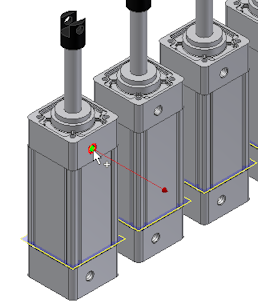

. - Na janela de desenho, amplie o modelo. Pare o cursor sobre a geometria circular do primeiro Cilindro de Ar, tal como é exibido na imagem seguinte. Se necessário clique com o botão direito e clique em Selecionar Outra Direção.
- Clique na geometria circular para selecioná-la como ponto inicial.
Este ponto está associado ao componente que contém a aresta circular selecionada. É adicionado um ponto de trabalho à rota de tubulações.

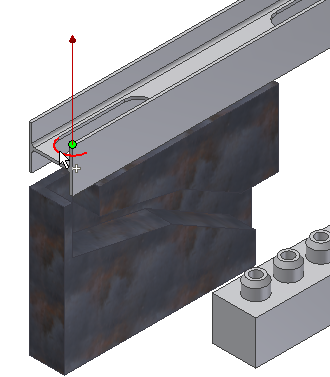

- Para o segundo ponto de roteamento, selecione um ponto no extensor de linha ou em uma geometria existente. Para a rota através de viga em I, pare o cursor sobre o arco esquerdo da abertura da viga.
Gire e amplie para visualizar o arco. Certifique-se de que a linha aponte à direção de aproximação do roteamento.
Nota: Para inverter a direção de um eixo visualizado, pressione na barra de espaço ou utilize a ferramenta Selecionar Outro. - Clique na geometria para selecioná-la como segundo ponto.

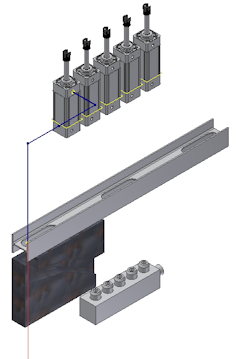

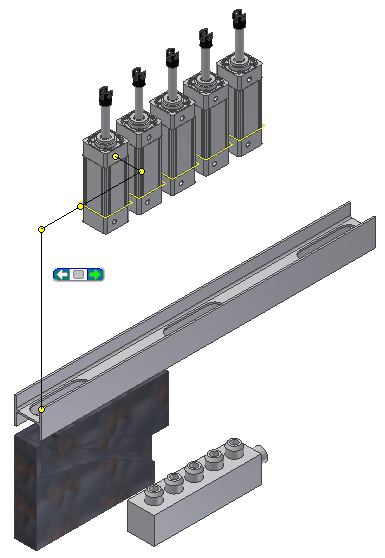

Assim que tiver feito a seleção, a rota é gerada para aquele ponto e aparece a ferramenta Selecionar Outro indicando que existem várias soluções. Clique nas setas para percorrer as soluções.
- Clique na área verde da ferramenta Selecionar Outro para selecionar a solução da imagem anterior.
- No navegador Modelo, verifique se está adicionado o nó Rota Automática e se contém cinco pontos de roteamento.
