Criar uma vista base

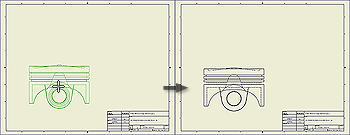

A primeira vista de um desenho novo é uma vista base. Na faixa de opções, clique na guia Inserir vistas painel Criar Base para incluir vistas base adicionais a um desenho.

Uma vista base é a origem de vistas posteriores. Uma vista base:

• Define os padrões para as vistas secundárias.
• Pode ser usada para criar uma vista projetada, uma vista auxiliar, uma vista de seção e uma vista de detalhe.

Na faixa de opções, clique na guia Inserir vistas painel Criar Base . Na guia Componente, defina a vista: Especifique o arquivo de modelo ou de apresentação. Nota: O comando Vista base seleciona, por padrão, o último documento do modelo ativo como a origem para a vista inserida. Quando o último documento do modelo ativo é fechado, nenhum modelo é selecionado automaticamente. Para especificar o arquivo do modelo, clique na seta suspensa ao lado de Arquivo. Selecione Abrir um arquivo existente para pesquisar um arquivo não armazenado. Selecione Abrir no vault para procurar um arquivo no vault. Nota: Pode ser criada uma vista de uma peça que só contém esboços. Os esboços 2D devem ser paralelos à vista. Dependendo do tipo de arquivo, é possível selecionar também a representação da vista de projeto , um membro de iAssembly, uma representação posicional, uma representação de nível de detalhe, uma vista de chapa de metal, um grupo de conjunto soldado ou uma vista de apresentação . Selecione a orientação da vista na lista ou clique em Vista Personalizada para definir uma vista não padrão. Na guia Estado modelo, defina o estado da solda ou o membro de iAssembly ou de iPart que deseja utilizar em uma vista de desenho. As opções disponíveis dependem do tipo de arquivo utilizado para criar a vista. Na guia Opções de exibição, defina as opções de referência e de exibição da vista. As opções disponíveis dependem do tipo de arquivo utilizado para criar a vista. Defina as opções adicionais: Especifique a escala da vista e ative ou desative a visibilidade do identificador da vista no desenho. Se necessário, clique em Editar legenda da vista para editar a legenda da vista na caixa de diálogo Formatar texto. Certifique-se de que a caixa Criar vistas projetadas imediatamente depois da criação da vista base esteja marcada se desejar criar uma vista base e vistas projetadas ao mesmo tempo. Na janela de desenho, mova a visualização para o local desejado e, em seguida, clique para inserir a vista.

Nota: Peças com a estrutura BOM definidas como Referência não estão incluídas na fórmula para criação do tamanho padrão da caixa delimitadora da vista. Como resultado, as peças Referência podem ser recortadas em vistas de desenho. Para ampliar o tamanho da caixa delimitadora da vista, aumente o valor de Margem na guia Estado do modelo da caixa de diálogo Vista de desenho.

Dica: As configurações e os valores padrão na caixa de diálogo Vista do Desenho são definidos na norma cadeia e podem ser alteradas usando-se o Editor de Estilos e Normas.
