Estilos de hachura

Os padrões de hachura são utilizados nas vistas de seção e para preencher os perfis em esboços. A maioria das normas especifica o uso de um único padrão de hachura e o ângulo do padrão é alterado automaticamente em peças individuais em vistas seccionadas de montagens. Algumas empresas utilizam diferentes padrões de hachura para materiais diferentes para ser possível diferenciá-los melhor. Neste exercício, aprenda a atribuir padrões de hachura para materiais, importar um padrão de hachura personalizada e sobrepor o aspecto de um padrão de hachura.

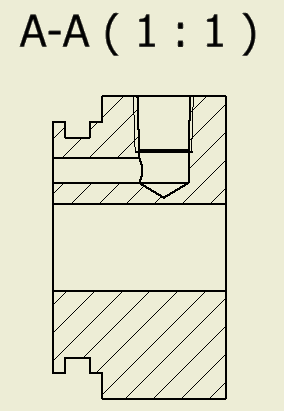

  1. Amplie a vista A-A. Como é uma vista de uma única peça, todos os perfis têm o mesmo padrão de hachura.
  2. Na guia Gerenciar, clique em Estilos e grupo normas Editor de estilos.
  3. Ampliar o nó Norma e selecione Padrão Modificado (ISO).
  4. Clique na guia Norma de Hachura Padrão de Materiais guia.

    A norma de hachura padrão está definido em ANSI 31 e não há materiais.

  5. Em Importar materiais, clique em Biblioteca. Todos os materiais são importados da Biblioteca de Materiais, e atribuídos à norma de hachura padrão.
    Nota: Se não são exibidos materiais, confirme se a Biblioteca de Materiais está disponível.
  6. Navegue para baixo até Aço, suave e clique no padrão de hachura. A seguir, amplie o Padrão de Hachura. A lista inclui ANSI 31, vários padrões de sombreado ISO e Outros...
  7. Clique em Outros. . . para fechar a caixa de diálogo Selecione o padrão de hachura. Selecione a caixa Oferecida para que ANSI 32 e clique em OK.

    O padrão de hachura ANSI 32 agora está disponível no desenho.

  8. Para definir o padrão de hachura ANSI 32 como o padrão para o material Aço, suave, selecione ANSI 32 da lista de Padrão de Hachura. Clique em Salvar e, a seguir, clique em Concluir.

    Após atribuir padrões de hachura para materiais, as vistas seccionadas utilizam os padrões automaticamente. Para as vistas existentes, é necessário atualizar os padrões de hachura manualmente.

  9. Para atualizar o padrão de hachura na vista de seção, clique com o botão direito, e selecione Padrão Por Material

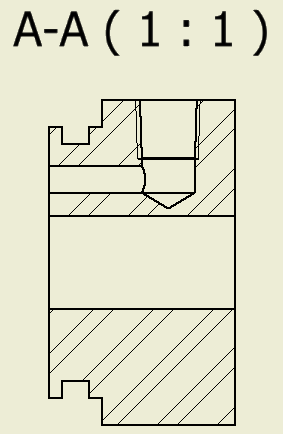

    A vista de seção é atualizada para utilizar o padrão de sombreado ANSI 32, tal como é exibido na seguinte imagem.

    O espaçamento do padrão de hachura está muito perto desta seção transversal.

  10. Clique no padrão com o botão direito e selecione Editar…

    Altere o valor de Escala para 2 e clique em OK.

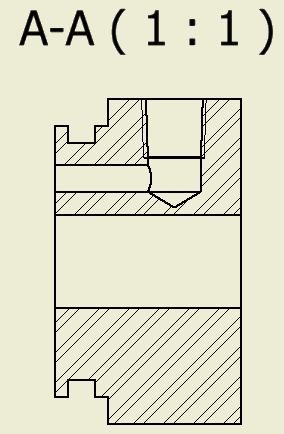

    O padrão de sombreado é atualizado, como é exibido na imagem seguinte.
