Oriente a vista de maneira que ela coincida com a seguinte imagem. Usaremos o comando Borda para criar uma combinação borda-ranhura em um lado da tampa da bateria limitado por dois planos.
- Crie dois planos de trabalho paralelos às faces laterais planas da tampa da bateria, com deslocamento de -15 mm para dentro.
- Clique no comando Borda.
- Na guia Forma, assegure-se de que o botão Borda está selecionado.
- Selecione as arestas internas do lado mais afastado da curva como Arestas do caminho.
- Selecione a opção Face guia e selecione a face plana situada junto à aresta selecionada.
- Deixe desativada a opção Direção de extração.
- Ative a caixa Extensões do caminho e selecione os dois planos.

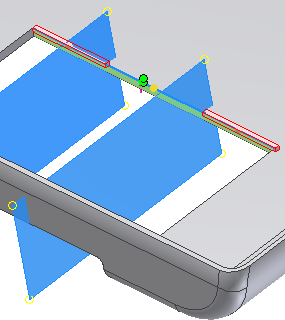

A visualização exibe as partes da borda que foram selecionadas (a primeira e a última). Se a visualização coincide com a seguinte imagem, a seleção está correta. Se não coincide com a visualização, clique nos pontos verdes e amarelos para alterar a seleção.

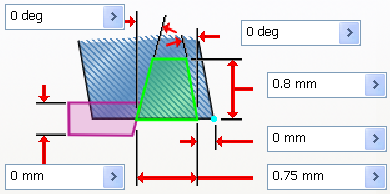

- Na guia Borda:
- Em Ângulo externo, insira 0 graus.
- Em Ângulo interno, insira 0 graus.
- Em Altura, insira 0,8 mm.
- Em Largura de ressalto, insira 0 mm.
- Em Largura, insira 0,75 mm.
- Em Folga, insira 0 mm.
- Clique em OK para criar a borda.
Os planos de trabalho não são exibidos na seguinte imagem. Deixe ativada a visibilidade dos planos de trabalho para criar a operação de borda coincidente no corpo inferior.
- Desative a Visibilidade da tampa da bateria e ative a do corpo inferior.
Agora, criaremos a ranhura coincidente para a tampa da bateria no corpo inferior.
- Clique no comando Borda.
- Na guia Forma, clique em Ranhura.
- Selecione a aresta interior como Arestas do caminho.
- Selecione a Face guia e selecione a face plana situada junto à aresta.
- Deixe a caixa Direção de extração em branco.
- Ative a lacuna de verificação Extensões do caminho e selecione os dois planos que definem os limites. A seleção padrão dos dois segmentos exteriores da ranhura é correta.

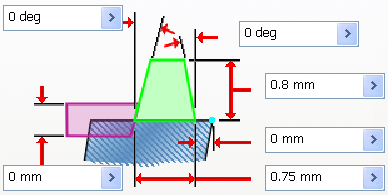

- Na guia Ranhura:
- Em Ângulo externo, insira 0 graus.
- Em Ângulo interno, insira 0 graus.
- Em Altura, insira 0,8 mm.
- Em Largura de ressalto, insira 0 mm.
- Em Largura, insira 0,75 mm.
- Em Folga, insira 0 mm.
- Clique em OK para criar a operação de ranhura. Desative a visibilidade dos planos de trabalho.
A seguinte imagem exibe as operações de borda e ranhura em uma vista de corte da tampa da bateria e do corpo inferior.
