Criação de um encaixe sob pressão

Agora, criaremos um mecanismo de retenção na tampa da bateria com a operação Encaixe sob pressão. Desative a Visibilidade do corpo inferior e ative a da tampa da bateria.

Primeiro, criaremos os dois pontos de posição para a operação de snap.

  1. Inicie um Esboço 2D na parede plana da face estreita, como é indicado na seguinte imagem. Assegure-se de que a aresta interna se projetou de maneira que os pontos de esboço possam ser coincidentes com a aresta.

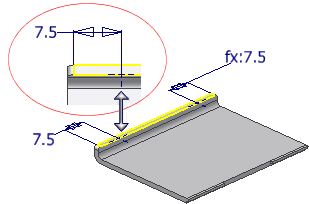

  2. Insira dois pontos de esboço na aresta projetada interna e use cotas para situá-los a 7,5 mm dos lados. Na seguinte imagem, a segunda cota está anexada à primeira. Também é possível inserir duas cotas independentes (sem fx na cota).
  3. Conclua o esboço.
  4. Clique no comando Encaixe sob pressão.
  5. Selecione o estilo Contorno de encaixe sob pressão em balanço.
  6. Na guia Forma:
    • Selecione a tampa da bateria como o Sólido. Se é o único sólido visível, este é selecionado automaticamente.
    • Selecione A partir do esboço como o tipo de Posicionamento.
    • Selecione os dois pontos de esboço como os Centros. Se são os únicos pontos de esboço exibidos, estes são selecionados automaticamente.
    • Clique na seta Inverter direção e nas setas da Alça manipulador de direção, na região gráfica, até que os grampos estejam orientados como exibido na seguinte imagem.

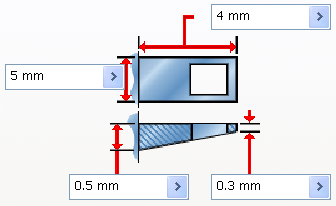

  7. Na guia Grampo.
    • Em Comprimento do grampo, insira 4 mm.
    • Em Largura do grampo, insira 5 mm.
    • Em Espessura do grampo na parede, insira 0,5 mm.
    • Em Espessura do grampo na tampa, insira 0,3 mm.
  8. Na guia Alça:
    • Para Largura do fechamento em ambos os lados, insira 0,5 mm.
    • Para Comprimento da abertura do fechamento, insira 2 mm.
    • Para Largura do fechamento na tampa, insira 0,5 mm.
  9. Clique em OK para criar os grampos.

    É possível modelar um mecanismo de interceptação no sólido inferior. Nesta imagem, são adicionadas concordâncias à extrusão para facilitar a inserção e a extração da tampa.

    Os passos necessários para criar a operação de interceptação não são abordados neste exercício.
