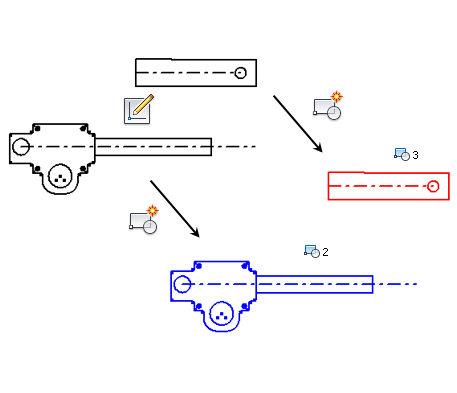

Crie um bloco do esboço

Crie um bloco do esboço

  1. Abrir ou criar um esboço de peça 2D.
  2. Criar geometria de esboço para incluir no bloco do esboço se necessário.
  3. Clique em guia Esboço painel Layout Criar bloco ou clique com o botão direito do mouse a pasta Blocos no navegador e selecione Criar Bloco.
  4. Selecione geometria para incluir no bloco. Utilize seleção única ou janela de seleção.
  5. Opcional. Faça qualquer um dos seguintes procedimentos:
    • Defina o nome do bloco.
    • Selecione o ponto de inserção.
    • Defina a descrição do bloco.
  6. Clique em:
    • Aplicar para criar o bloco e manter a caixa de diálogo aberta para criar blocos adicionais.
    • OK para criar o bloco e fechar a caixa de diálogo.
    • Cancelar para fechar a caixa de diálogo.

Crie um bloco do esboço com geometria previamente selecionada

  1. Abrir ou criar um esboço de peça 2D.
  2. Criar geometria de esboço para incluir no bloco do esboço se necessário.
  3. Selecione geometria para incluir no bloco. Utilize seleção única ou janela de seleção.
  4. Clique em guia Esboço painel Layout Criar bloco ou no navegador, clique com o botão direito do mouse a pasta Blocos e selecione Criar Bloco.
  5. Opcional. Faça qualquer um dos seguintes procedimentos:
    • Utilize Selecionar geometria para adicionar geometria adicional ou alterar a seleção.
    • Defina o nome do bloco.
    • Selecione o ponto de inserção.
    • Defina a descrição do bloco.
  6. Clique em:
    • Aplicar para Criar o bloco e manter a caixa de diálogo aberta para criar blocos adicionais.
    • OK para Criar o bloco e fechar a caixa de diálogo.
    • Cancelar para Fechar a caixa de diálogo sem criar o bloco.
