Criar rasgo de ponto único

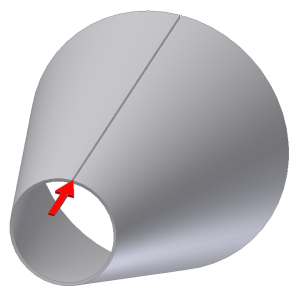

Utilize o comando Rasgo para criar uma folga em uma peça de chapa de metal criada usando esboços de perfil fechado para permitir a planificação. Com o Tipo de rasgo Ponto único, é necessário selecionar uma face do modelo e um ponto do esboço existente (visível) para definir a localização do rasgo. O ponto selecionado pode ser um ponto de trabalho, um ponto central em uma aresta, uma extremidade em um vértice de face, ou um ponto esboçado de um esboço criado anteriormente.

  1. Na faixa de opções, clique na guia Chapa de metal painel Alterar Rasgo .
  2. Na caixa de diálogo Rasgo, selecione Ponto único na lista suspensa Tipo de rasgo.
  3. Na janela de desenho, selecione a face do modelo de chapa de metal onde deseja aplicar o rasgo.
  4. Na janela de desenho, selecione o ponto do esboço visível que define a posição do rasgo.
  5. Na caixa de diálogo Rasgo, é possível inserir um valor que difira do GapSize para o Valor de folga do rasgo.
  6. Também é possível especificar que a folga do rasgo seja situado à esquerda ou à direita do ponto ou deslocamento selecionado.
  7. Clique em Ok para criar o rasgo e fechar a caixa de diálogo. Opcionalmente, clique em Aplicar para criar o rasgo e manter a caixa de diálogo aberta para criar operações de rasgo adicionais.
Nota: Clique em Cancelar a qualquer momento para fechar a caixa de diálogo sem salvar os valores inseridos.
