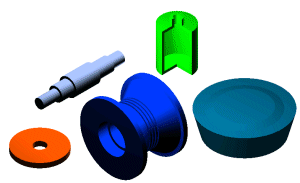

Criar operação de revolução

Para começar, crie um esboço de um perfil fechado que represente a seção transversal da operação de revolução que deseja criar.

  1. Na faixa de opções, clique na Guia Modelo 3D painel Criar Revolucionar .

    Se só existe um perfil no esboço, será ressaltado automaticamente.

  2. Se houver vários perfis, clique em Perfil e selecione o perfil que deseja revolucionar. Use apenas esboços não consumidos no plano do esboço ativo.
  3. Clique em Eixo e selecione um eixo do plano do esboço ativo.
  4. Se houver vários corpos sólidos na peça, clique em Sólidos para selecionar o corpo participante.
  5. Se um perfil aberto for selecionado, defina a opção Corresponder forma e selecione o lado que será mantido. A opção especifica a extensão das extremidades abertas do perfil e está disponível para perfis abertos em Peças.
  6. Em Operação, clique em União , Corte ou Interseção com outra operação ou Superfície. Em Operação, clique em Novo sólido para criar um novo corpo sólido.
  7. Em Resultado, selecione sólido ou superfície.
  8. Em Extensão, clique na seta para baixo e selecione o método de extremidade da revolução. (Alguns métodos não estão disponíveis para as operações base.)
    • Para Ângulo, clique em uma seta para indicar a direção de revolução ou dividir o ângulo igualmente nas duas direções.
    • Para Ângulo-Ângulo, insira um valor de deslocamento angular para a revolução na direção positiva. Insira outro valor de deslocamento angular para a revolução na direção negativa.
    • Para Para, clique em um ponto do esboço, um ponto de trabalho, um vértice do modelo ou um plano de extremidade de extremidade.
    • Para o método Entre, clique nos planos de extremidade de início e fim.
    • Para Completa, clique na direção da revolução.
    • Para Para o Próximo, clique no corpo para concluir a criação da operação.
  9. Clique em um comando de direção para revolucionar a operação em qualquer direção, em ambas direções com valores diferentes ou igualmente em ambas direções. Os resultados são visualizados no modelo.
  10. Se adequado, marque a caixa de seleção Corresponder forma quando selecionar um perfil aberto. Seleciona o tipo de propagação de formas: Corresponder contorno ou Corresponder forma.
  11. Como opção, marque a caixa de seleção Deduzir iMates para inserir automaticamente um iMate em um contorno fechado.
