Importar sete fios individuais na montagem de cabos e fios utilizando os arquivos de importação que já foram criados. Para visualizar o conteúdo do arquivo, abra-o em um editor de textos.
Com a Montagem de cabos e fios1 ativa, clique na guia Cabeamento elétrico
painel Gerenciar Importar dados de fiação.- Clique em Procurar para localizar e abrir os arquivos de importação da lista seguinte. São localizados na pasta Arquivos de tutorial\Cabeamento elétrico\Lista de fio importada. Pode ser necessário definir o tipo dos arquivos como Arquivo de dados de lista de fios.
Arquivo de dados (.xml ou.csv): Listadefioimportada.csv
Arquivo de configuração (.cfg): Configuraçãodalistadefio.cfg
- Clique em OK para adicionar os fios à montagem de cabos e fios ativa.
É aberta a caixa de diálogo Dados de fiação importados e os elementos que serão importados são exibidos. Para este exemplo não há nenhum erro. Se há erros, é possível clicar nos itens correspondentes com o botão direito para obter mais informações sobre o problema e como solucioná-lo.
Opcionalmente, é possível expandir as pastas da caixa de diálogo Importar dados da fiação para ver os detalhes da importação.
- Clique em OK na caixa de diálogo Dados de fiação importados.
É exibida uma caixa de mensagem com o status da importação. A mensagem indica que sete fios foram importados com sucesso. O arquivo de registro contém os detalhes da importação, incluindo os erros e advertências associados.

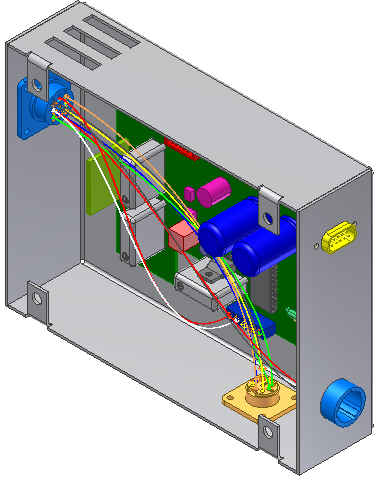

- Na caixa de diálogo de mensagem, clique em Fechar. Os fios são adicionados à montagem de cabos e fios.
