É possível adicionar pontos aos fios. Os pontos podem ser movidos para rotear os fios em torno de componentes existentes. Se planeja adicionar segmentos à montagem de cabos e fios, os segmentos controlarão a posição dos fios e os pontos de fio adicionais não serão necessários.

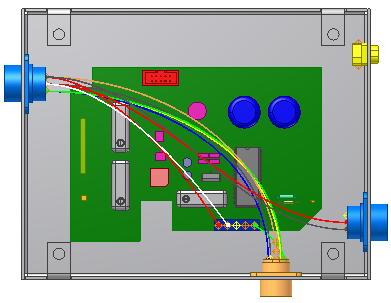

- Rotacione a vista até que se pareça com a imagem seguinte.
- No navegador, clique com o botão direito no fio 2207 e, no menu de contexto, selecione Adicionar pontos.

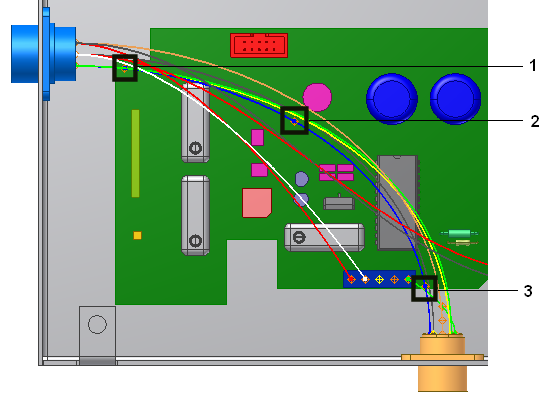

- Mova o cursor sobre o fio na janela de desenho e clique no fio para criar os três pontos na ordem exibida.
É criado um ponto de trabalho fixado em cada localização designada e o fio recalcula, alterando a forma ligeiramente cada vez que um ponto é adicionado.
- Clique com o botão direito e selecione Concluir.
