Construa uma montagem usando a funcionalidade do iLogic.
- Categoria
-
Usuários com experiência
- Duração
-
40 minutos
- Arquivo tutorial utilizado
-
Manifold_Block.ipt
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos em
http://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.
A seguir são indicadas as etapas para criar uma montagem:
- Determinar como utilizar o projeto no aplicativo atual e como podem ser utilizados em aplicativos futuros.
- Escreva as regras para a montagem em idioma "falado" comum. Estas regras redigidas de forma simples funcionam como guia ao criar as regras formais no projeto usando o idioma de regras de iLogic.
- Depois de escrever as regras com um idioma normal, coloque os componentes na montagem.
- Restrinja os componentes e procure os graus de liberdade restantes.
- Adicione as restrições necessárias para restringir todas as peças por completo.

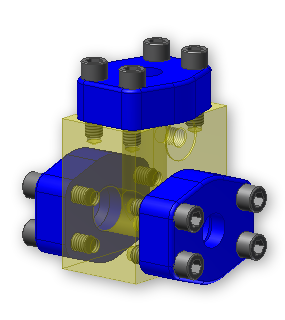

Neste tutorial, a montagem que será criada é um simples bloco múltiplo com acessórios de flange que são acoplados utilizando parafusos de topo para encaixe.
Objetivos
- Passar informação de uma montagem para seus componentes
- Controlar configurações de iPart
- Alterar as cotas do componente padrão
- Ativar e desativar componentes
- Ativar e desativar restrições
- Inserir dados em uma folha de cálculo de Excel
- Atualizar iProperties
Pré-requisitos
- Conhecimentos básicos de técnicas de modelagem e de montagem do Autodesk Inventor, como a criação de restrições.
- Realização do tutorial Peça de blocos múltiplos.
- Para obter mais informações, veja o tópico "Introdução" da Ajuda.
