Iniciar um novo arquivo de montagem

O bloco é a primeira peça que é inserida na montagem.

  1. Feche todos os arquivos do Autodesk Inventor que estejam abertos e verifique se os Tutoriais iLogic 2012 estão definidos como o projeto ativo.
  2. Crie uma nova montagem usando o modelo Standard.iam.
  3. Na faixa de opções, clique na guia Montagem painel Componente Inserir .
  4. Na caixa de diálogo Abrir, clique duas vezes em manifold_block.ipt. É o arquivo de peça que foi criado no tutorial Peça de blocos múltiplos.

    Uma ocorrência fixada do componente é inserida na montagem com a origem da peça alinhada com a origem da montagem.

  5. Para cancelar a inserção de cópias do componente, com o botão direito clique na janela de desenho e selecione Concluir.
  6. Utilize Órbita para orientar o bloco múltiplo como é exibido.

    Além do bloco, esta montagem inclui três topos de união e três conjuntos de parafusos para anexar os topos.

  7. Selecione de novo o comando Inserir e clique duas vezes em union_cap.ipt.

    Uma cópia do componente é anexado ao ponteiro do mouse. e é exibida a caixa de diálogo Posicionar iPart padrão.

  8. Clique na guia Tabela e selecione Membro de iPart Union-01(Número de peça U-050).

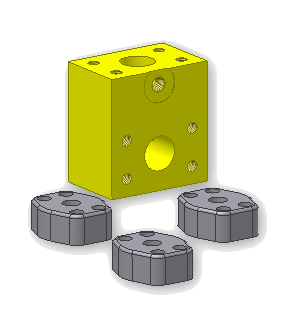

  9. Clique na janela de desenho para inserir uma cópia do topo de união de cerca do bloco múltiplo. Clique mais duas vezes para adicionar um total de três topos de união.Depois, clique em Descartar para fechar a caixa de diálogo.

    Já é possível adicionar os componentes de parafuso.

  10. Selecione de novo o comando Inserir e clique duas vezes em Screw.ipt.

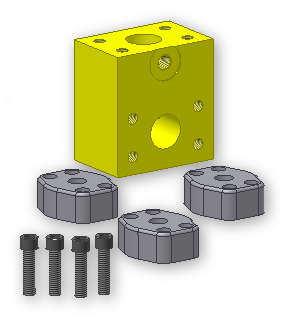

  11. Na caixa de diálogo Posicionar iPart padrão, selecione o membro de iPart Screw-01. Insira quatro parafusos na janela de desenho e, a seguir, clique em Descartar para fechar a caixa de diálogo.
  12. Salve a montagem como my_manifold_block.iam.

    Já está pronto para começar a montar os componentes e procurar suas relações.
