Defina o Novo Estilo: Regra de Chapa de Metal de Alívio da Dobra e Canto.

Agora, defina o alívio da dobra e do canto.

  1. Selecione a guia Dobra.
  2. Mude o Raio da Dobra de Espessura para Espessura * 1.15.
  3. Selecione a guia Canto.

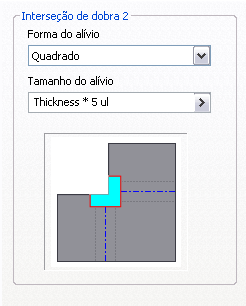

  4. Mude o alívio da forma Interseção de Dobra 2 para Quadrada.
  5. Mude o Tamanho do Alívio para Espessura * 5.
  6. Clique com o botão direito em Estilo de Teste de Regra de Chapa de Metal no navegador e selecione Ativar do pop-up menu contexto.

    Se receber uma mensagem de erro, clique em OK. O erro não é crítico neste exercício.

  7. Clique em Salvar no Editor Estilo e Padrão na caixa de diálogo.

    Se a caixa de mensagem aparecer, clique em OK.

    O programa aplica o atributos de estilo de raio da dobra e alívio à peça.

  8. Clique em Concluir.
    Dica: No tutorial, clique em Desfazer e Refazer na Barra de Ferramentas Acesso rápido para ver os efeitos das mudanças no estilo. É importante que refaça todas as alterações antes de continuar.
  9. Salve a peça para evitar a perda dos novos estilos. Os novos estilos são conservados agora localmente nesta peça.
