Defina o Novo Estilo - Calibrador de Regra de Chapa de Metal e Material

A seguir, defina um novo estilo de regra de chapa que inclui um calibre de chapa e material, além de atributos de dobra e alívio.

Para definir o calibrador e material:

  1. Na faixa de opções, clique em {condição: produto = 'INV'}{condição: produto = 'INV' } Guia Administrar,Painel Padrão e Estilos Editor de estilos .

    O navegador situado à esquerda do Editor de Estilos e Padrões exibe cinco tipos ou categorias de estilos:

    • Iluminação
    • Regra de Chapa de Metal
    • Desdobrar Chapa de Metal

    Os diferentes estilos estão aninhados dentro da cada um destes nós de nível superior.

    Expanda a categoria de estilo Regra de Chapa de Metal no navegador.
  2. Clique com o botão direito no nó Padrão e selecione Novo Estilo do pop-up menu contexto. Nomeie ao novo estilo o nome Estilo de Teste de Regra de Chapa de Metal. Clique em OK para fechar a caixa de diálogo Novo Estilo Local.

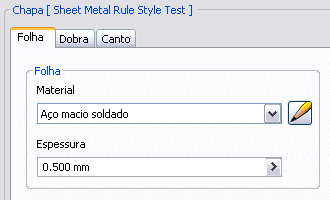

  3. Assegure-se de que o novo estilo selecionado no navegador e aquele que guia Chapa está selecionada.
  4. Selecione Aço, Suave do menu Material.
  5. Especifique uma espessura do .105 in.
