Solução de problemas dos nós de navegador pais desatualizados

Ao definir sua simulação, as alterações feitas no modelo podem requerer sua atenção. Em tais casos, o nó principal do nó subordinado afetado exibe o ícone Atualização necessária . Clique com o botão direito do mouse no nó e selecione o comando Atualizar aplicável. A atualização é executada e o ícone de aviso é exibido junto ao nó principal quando ainda existirem problemas. Expanda o nó principal para visualizar o nó subordinado afetado como indicado pelo ícone de aviso.

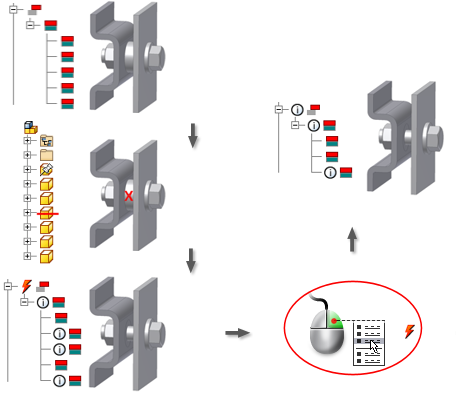

Por exemplo, a seguir se encontra um fluxo de trabalho potencial associado com a análise de tensão de uma montagem de um gancho.

  1. Crie uma simulação.
  2. Na faixa de opções, clique na guia Análise de tensão painel Contatos Contatos automáticos
  3. Clique em Contato manual e adicione um mínimo de um contato manual no modelo.
  4. Retorne para o ambiente de montagem e exclua um componente envolvido com um contato manual.
  5. Entre no ambiente da análise de tensão. Observe a presença do ícone Atualização necessária junto ao nó Contatos. Expanda todos os nós sob Contatos e visualize os ícones de aviso.
  6. Clique com o botão direito do mouse no nó Contatos e selecione Atualizar automaticamente os contatos. O solucionador reavalia as interfaces e faz as alterações apropriadas de contato.

Como o componente envolvido no contato manual foi excluído, o contato manual não pode ser solucionado. O ícone de aviso permanece junto a este contato manual e o nó Contatos também mostra um ícone de aviso.

Em geral, o ícone de aviso junto ao nó principal indica que ao menos um nó subordinado não-suprimido tem um aviso. Se todos os nós subordinados com avisos forem suprimidos, o nó principal será tratado como saudável e nenhum ícone de aviso é exibido.
