Ao considerar uma peça ou montagem para análise, existem considerações que devem ser feitas. Entre elas, está a preparação do modelo. Para preparar um modelo de montagem para análise, avalie os tipos de componentes. Em um modelo de peça, avalie as operações de peça. A seguir, é possível remover peças ou operações de baixo impacto da análise, e melhorar o desempenho com relativamente pouca diferença no resultado da análise.
As ações que preparam uma peça ou montagem para análise são:
Simplificar o modelo

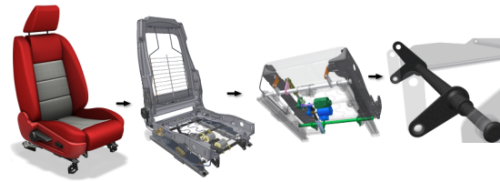

Porque simplificar uma montagem?
Ao analisar montagens, é possível excluir pequenas peças cuja funcionalidade é simulada por restrições ou forças. Simplificar uma montagem, onde possível, ajuda a reduzir os tempos de simulação.

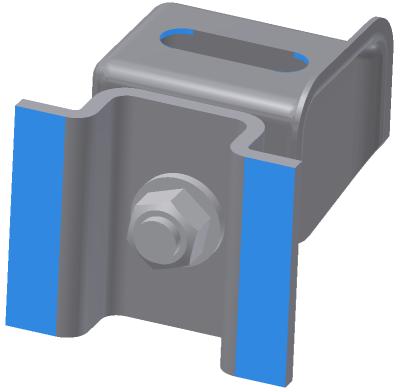

Porque simplificar operações de peça?
Ao conduzir análises de simulação, é possível ajustar porções de um modelo para permitir uma análise mais eficiente. Esta adaptação envolve a supressão de operações geometricamente pequenas que não estão sujeitas às concentrações de tensão. Arredondamentos convexos externos são um exemplo. Estes podem complicar a criação de malhas sem que tenham efeitos significativos no resultado final.
Porque simplificar o modelo contendo corpos finos?
Seu modelo pode conter componentes que são compostos por corpos de paredes muito finas com relação as dimensões globais ou o tamanho do modelo que pode ser muito fina (por exemplo a chapa de metal ou estruturas). Portanto, a análise de tais componentes usando elementos sólidos baseados em uma grande demanda com recursos computacionais FEA e pode fornececer resultados menos precisos. Quando você simplificar os componentes que contêm corpos de paredes finas para casca, pode reduzir drasticamente os recursos computacionais necessários bem como aumentar a precisão de sua simulação.
É possível inspecionar o modelo para ver se há corpos finos que são uma boa opção para operação de casca ao clicar no comando Localizar Corpos Finos no painel Preparar.
Os corpos que atendem aos critérios de componentes finos são encontrados no modelo automaticamente. A seguir, pode decidir para simplificar a geometria sólida e gerar uma superfície média que definem a estrutura da casca utilizando o comando Midsurface ou o comando Deslocamento.
Quais são os limites para utilizar os comandos de partes finas na Análise de Tensão?
Relação C/E = comprimento/espessura
onde:
Comprimento = comprimento total do corpo
Espessura = espessura do corpo
Considere uma placa quadrada fina cujos valores de comprimento e largura são 100, com uma espessura de 1. A relação C/E dessa placa é 100/1 = 100. Calculamos a relação C/E entre o corpo de entrada e a comparamos com a relação C/E dessa placa quadrada fina.
- Se a relação C/E estiver abaixo de 100, o corpo é considerado como de espesso (ou sólido) e recomendamos analisá-lo como sólido de modo a executar uma análise precisa usando elementos sólidos.
- Se a relação C/E do corpo de entrada estiver acima de 100, então o corpo é considerado como componente fino e será realçado como quando você clicar no comando Localizar corpos finos.
- Se a relação C/E estiver acima de 100 e a análise for executada sem converter o corpo para casca utilizando os comandos Midsurface ou Deslocamento, uma mensagem é exibida recomendando usar o comando Localizar corpos finos para executar uma análise mais precisa.
- Se a relação C/E estiver acima de 250 e o corpo estiver sendo analisado como sólido, é exibida uma mensagem de alerta indicando que os resultados da análise têm grande probabilidade de serem inexatos e imprecisos.
Adicionar restrições
Restrições estrutural restringem ou limitam o deslocamento do modelo. Nas simulações estáticas, remova todos os modos de corpo rígido (movimento livre de translação e rotação dos corpos). Para isso, fixe uma face, por exemplo, ou combine restrições parciais em faces, arestas ou vértices.
Tipos de restrições estruturais são:
| Fixo |
Remove todos os graus de liberdade. |
| Sem atrito |
Evita movimento perpendicular à superfície. |
| Pino | Isola graus de liberdade em radial, axial ou tangencial. |
Para exibir informações de força de reação, execute a simulação e, a seguir, clique com o botão direito do mouse em uma restrição no Navegador de simulação e selecione Forças de reação.
Adicionar cargas
Cargas estruturais
Cargas estruturais são forças aplicadas a uma peça ou montagem durante a operação. Tais cargas causam tensões, deformações e deslocamentos em componentes.
No projeto de desenho, é importante saber como seu produto reage sob condições de trabalho normais e excessivos. Saiba como determinar a resposta que seu produto tem para essas cargas, e construa em um fator de segurança adequado. Aspectos importantes de seu projeto incluem a magnitude de carga, frequência de ocorrência, distribuição e natureza (estático ou dinâmico). Se pode visualizar como o produto responde às cargas, poderá controlar melhor seus projetos.
Os tipos de cargas estruturais disponíveis são:
- Força (N ou lbforça)
- Pressão (MPa ou psi)
- Carga de suporte (N ou lbforça)
- Momento (N*m ou lbforça pol)
- Força remota (N ou lb)
Aplique cargas estruturais perpendiculares à face onde a força é perpendicular à face. Aplique cargas estruturais direcionais à face com uma magnitude especificada em cada direção. É possível aplicar momentos a faces sólidas. Utilize força remota para:
- Aplicar uma força a um ponto específico fora ou dentro do modelo.
- Ser transformada em uma força equivalente e momento a uma dada face.
É possível aplicar carga de suporte somente a faces cilíndricas.
Cargas do corpo
Cargas do corpo é uma carga que atua em todo o volume ou massa de um componente. Exemplos de cargas do corpo incluem mas não se limitam a:
- Força gravitacional
- Aceleração linear
- Velocidade e aceleração angulares
Cargas do corpo criadas por meio da aplicação de:
Se o modelo receber efeito de forças externas, defina cargas de corpo ou gravitacional. É possível definir uma carga gravitacional e uma carga de corpo por simulação.
Especificação de materiais
Propriedades do material definem as características estruturais de cada parte de um modelo para uma simulação. Cada simulação pode ter um conjunto diferente de materiais para qualquer componente.
Estilos e normas
Os materiais do Inventor são gerenciados com o Editor de estilos e normas. É possível modificar materiais existentes ou criar novos. Ao criar ou modificar materiais, tenha cuidado ao atribuir as características corretas do material.
Definições de material
Quando uma nova peça é iniciada, o material do componente é definido para o que o modelo do documento usa. No Inventor, na versão original, os modelos de documento para peça e montagem usam um material chamado Padrão. O material Padrão não é definido para uso em um ambiente de simulação. Como resultado, se alguns dos componentes foi atribuído ao material Padrão, o material deve ser substituído. Existem várias formas de corrigir a atribuição do material:
- Edite a peça. Nas iProperties, especifique um material que esteja apropriadamente definido para uso em simulação. Esta solução é recomendada.
- Substitua o material padrão do Inventor com outro material apropriadamente definido.
- Modifique o material Padrão para torná-lo utilizável em simulações. Tenha cuidado se modificar o arquivo de modelo para redefinir o material Padrão. É possível que outros documentos dependam às vezes da definição original.
Existem duas formas pelas quais um material pode ser inválido para uma simulação.
- O material atribuído ao modelo de peça não está totalmente definido. Informações críticas para satisfazes os requisitos da simulação estão ausentes. Neste caso, você receberá uma mensagem de aviso sobre o material. É possível substituir o material por um adequado para análise ou modificar o material existente antes de executar a simulação.
- O material de substituição não está totalmente definido. Informações críticas para satisfazes os requisitos da simulação estão ausentes. O nó do material de substituição no navegador está decorado com o ícone
de informação. É possível substituir o material por um adequado para análise ou modificar o material existente antes de executar a simulação.
Navegador de simulação
No navegador de simulação, existe uma pasta de Materiais
na qual encontra-se uma lista de todos os materiais que substituem outros materiais. Por exemplo, se você tiver um componente Cobre, e substituir Cobre com Aço, existirá um nó exclusivo para Aço. O nó Aço contém nós para cada peça usando aquele material.
Os seguintes aspectos são pressupostos sobre o comportamento de materiais:
| Constante | Nenhuma das propriedades estruturais de material varia com respeito à temperatura e ao tempo. |
| Homogêneo | As propriedades do material não variam em todo volume da peça. |
| Estrutural linear | A tensão é diretamente proporcional ao esforço. |
Se um material de simulação é mais adequado às necessidades de seu projeto, promova a atribuição do material ao modelo como uma edição CAD.
Especifique as condições de contato.
Existem dois métodos para adicionar condições de contato à simulação:
| Contatos automáticos | Contatos atribuídos por software com base nas configurações na caixa de diálogo Editar propriedades da simulação. Contatos automáticos podem ser editados em qualquer momento do processo. |
| Contato manual | Contatos atribuídos por meio do uso do comando. Contatos manuais podem ser editados em qualquer momento do processo. |
Outras considerações:
Ícones de aviso em nós principais do navegador
Ícones de estado são exibidos junto aos nós principais no navegador da Análise de tensão para indicar que o nó está desatualizado ou existem problemas nos nós subordinados. Inicialmente, o ícone Atualização necessária
é exibido junto ao nó principal. Se o ícone de aviso
aparecer após a atualização do nó, então existe um problema com um ou mais nós subordinados.
