Como mencionado ao início, o objetivo é minimizar a massa utilizando a faixa de configurações geométricas e critérios de fator de segurança. Na seção Restrições de Projeto da Tabela Paramétrica habilite o acesso aos critérios dos resultados. Para adicionar a primeira restrição de projeto:
- Se a Tabela Paramétrica não é exibida, no painel Gerenciar, clique em Tabela Paramétrica.
- Na seção Restrições de Projeto, clique com o botão direito na linha e selecione Inserir Restrição de Projeto.
- Na seção Componente dos Resultados da caixa de diálogo Selecionar restrição de projeto, selecione Tensão de Von Mises. As Seleções de Geometria são definidas em Toda a Geometria. Clique em OK. O componente do resultado esta listado como restrição de projeto.
- Na linha Tensão de Von Mises, clique na célula Tipo de Restrição para acessar à lista suspensa. Na lista suspensa selecione Limite Superior.
- Na célula Limite, insira 4,5e+004.
- Na célula Fator de Segurança, insira 1,5.
Adicione Deslocamento como restrição de projeto.
- Clique com o botão direito em uma linha e selecione Inserir Restrição de Projeto.
- Na caixa de diálogo Selecionar Restrição de Projeto, selecione Deslocamento. Toda a Geometria é o valor padrão. Clique em OK.
- Na célula Tipo de Restrição, selecione Limite Superior.
- Na célula Limite, insira 0,01.
Adicione Massa como restrição de projeto.
- Clique com o botão direito em uma linha e selecione Inserir Restrição de projeto.
- Na caixa de diálogo Selecionar Restrição de Projeto, selecione Massa e clique em OK.

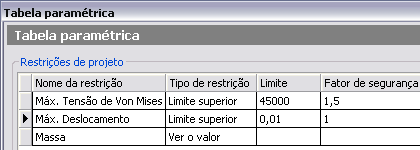

Na restrição de projeto Massa, deixe o tipo de restrição como Ver o valor. A seção Restrições de Projeto da Tabela Paramétrica deve se parecer com a imagem seguinte:
Fechar a tabela.
